题目内容

【题目】如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是

A. 电流表A1的示数变小，电流变A2的示数变大

B. 电流表A1的示数和电流表A2的示数同时变大

C. 电压表的示数变大，电流表A1的示数变小

D. 电压表的示数不变，电流表A2的示数变小

【答案】D

【解析】

由图可知，该电路为并联电路，电压表测量各支路两端的电压，电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测量的通过变阻器的电流；根据滑片位置的变化判定电阻的变化，然后根据欧姆定律和并联电路的电流、电压规律判定各表示数的变化。

由图可知，R1、R2并联，电压表测量各支路两端的电压；电流表A2在干路中，测量的是干路的电流；电流表A1在支路中，测通过变阻器R2的电流；将滑动变阻器的滑片P向左移动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过变阻器的电流减小，即电流表A1的示数变小；由于定值电阻两端的电压不变，所以通过它的电流不变；并联电路中干路电流等于各支路电流的和，则干路电流减小，即电流表A2的示数变小；故AB错误；

电压表测量各支路两端的电压，电压表示数保持不变，故C错误，D正确；

练习册系列答案
相关题目

【题目】在“探究浮力的大小跟哪些因素有关”的实验中，卢锡安同学用弹簧测力计、圆柱体、两个装有适量水和盐水的同样的烧杯，对浸在液体中的圆柱体所受的浮力进行了探究，实验装置和每次实验中弹簧测力计的示数如图所示。请按要求回答下列问题：

（1）弹簧测力计使用之前应观察指针是否在_____处。如图甲所示，圆柱体的重力为_____N。

（2）分析图甲、乙、丙：当物体逐渐浸入水中时，所受到的浮力_____（选填“增大”、“减小”或“不 变”），当物体浸没时，所受到的浮力为_____N。由甲、乙、丙可知，浮力的大小与_____有关。

（3）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用_____三图的装置来进行操作。

（4）由图中数据可知，圆柱体的体积是_____m3，圆柱体的密度是_____kg/m3。

（5）聪明的同学卡萨结合了以上数据及图戊，得出了盐水的密度为_______________kg/m3。

【题目】如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6 V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A。求：

（1）小灯泡的电阻；

（2）小灯泡的实际功率；

（3）定值电阻R的阻值。

【题目】中国已成为机器人与智能装备产业全球最大应用市场，在第二届中国（重庆）国际机器人及智能制造装备论坛暨博览会上，如图所示是送餐机器人工作时在水平地面上匀速滑行。下列说法正确的是（ ）

A．餐盘相对于机器人是运动的

B．餐盘中食品受到平衡力作用

C．机器人在水平地面匀速前行过程中机械能增大

D．机器人在水平地面匀速前行时不受摩擦力的作用

【题目】当今太阳能热水器已经在广安城乡用得非常普遍了，如图所示．已知某太阳能热水器在冬季有效日照时段里，能将8℃、100L水加热到38℃．请解答：[水的比热容为4.2×103J/（kg℃），水的密度为1.0×103kg/m3]

（1）太阳能属于 能源？（选填“一次”或“二次”）

（2）热水器中水的质量是多少？

（3）在此过程中，水吸收了多少热量？

（4）若此期间太阳辐射到热水器的热量为4.2×107J，则该热水器的效率是多少？

【题目】为了测量电阻Rx的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R0，一个符合要求的电源，以及两个开关S1和S2，并连接了部分实验电路，如图所示，请帮助小龙完成这个实验。

（1）请你添加两根导线完成图所示的实验电路的连接；

（2）闭合开关S1，读出电流表示数为I1；___________，读出电流表示数为I2；

（3）写出电阻RX的表达式为：RX＝ ________。

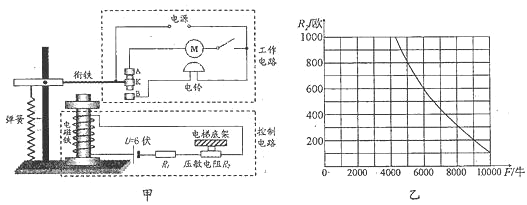

【题目】电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U=6伏，保护电阻R1=100欧，压敏电阻R2的阻值随压力F大小变化如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。
