题目内容

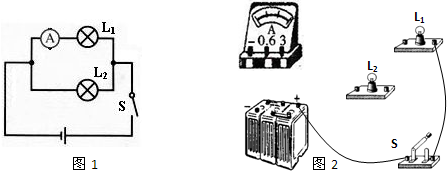

按如图1的电路图，在如图2中用笔划线代替导线连好电路（电流表选用较小的量程）．

解：由电路图可知，两灯泡并联，电流表测L1电流，开关控制干路，根据连接实物电路图，实物电路图如图所示．
故答案为：电路图如图所示．
分析：根据图1所示电路图连接实物电路图．
点评：本题考查了连接实物电路图，连接电路图时，注意电表正负接线柱不要接反，注意电流表量程的选择．
练习册系列答案
相关题目
（2013?乌鲁木齐）在“用电压表和电流表测电阻”的实验中，提供的器材有：待测电阻R（阻值约为5Ω）、两节干电池、电压表（量程“0--3V”、“0--15V”）、电流表（“0--0.6A”、“0--3A”）、滑动变阻器、开关、导线若干．
（1）电压表的量程应选
0～3
0～3
V．
（2）小兰同学按如图1所示的电路图连接好电路后，闭合开关，发现电压表的指针偏转角度很大，接近量程，而电流表的指针偏转角度很小，不到量程的1/5．小兰检查电路后发现自己连接电路时出现了两个问题：一是把滑动变阻器的滑片放在了
a
a
（a或b）位置，二是
电流表
电流表
（电压表、电流表）的量程选择不当．
（3）小勇同学自己连接好电路后通过实验得到多组数据，并作出如图2所示的U-I图象，则小勇同学把电压表并联在了
滑动变阻器
滑动变阻器
（电阻R或滑动变阻器）的两端．根据U-I图象，可求得待测电阻R=
5.5
5.5
Ω．
小明按如图所示电路图做“测量灯泡的电功率”的实验．实验室可提供下列器材：
A．电流表
B．电压表
C．滑动变阻器R（阻值0～20Ω）
D．电阻为6Ω的待测灯泡L，（电阻不随温度变化）
E．电源E（电压4.5V并保持不变）
F．开关S及导线若干
（1）根据电路图和实验室提供的器材，可判断出：实验时通过灯泡的最小电流为
0.17
0.17
A；
加在灯泡两端的最大电压为
4.5
4.5
V；
（2）若小明所选电压表的量程为0～3V、电流表的量程为0～0.6A，实验要求测量时通过灯泡的电流至少为电流表满刻度的三分之一．则测出的灯泡的功率范围只能是
0.24W～1.5W
0.24W～1.5W
．
（3）排除故障后，小明继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是
错误
错误
（选填“正确”或“错误”）的．
次数 U/V I/A P/W 平均值P/W
1
2
3
在“探究电流跟电压和电阻的关系”时，同学A猜想“电流可能跟电压成正比”，同学B猜想“电流可能跟电阻成反比”…为了检验上述猜想是否正确，小鹏同学按图1的电路图连接实物进行了实验探究（其中R为定值电阻，R′为滑动变阻器）．
（1）在闭合开关S前，滑动变阻器的滑片应置于
右
右
端；
（2）小鹏设计如下探究方案：换用不同的定值电阻，使电阻成整数倍地变化，如5Ω、10Ω、15Ω等，调节滑动变阻器的滑片，保持每次定值电阻两端的电压不变，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等．他设计目的，是为了检验上述猜想中的
B
B
正确与否；
（3）下表是某同学选择电阻R乙进行实验的数据，请在右边的坐标图2上描点画出电流随电压变化的图象（已经画出的是电阻R甲的I-U图象）；
实验次数 电阻 电压U/V 电流I/A
1 R乙 1.5 0.3
2 3.0 0.6
3 4.5 0.9
（4）通过分析比较知道，两电阻的大小关系是R甲
＞
＞
R乙（选填“＞”、“＜”或“=”）．
