题目内容

在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V、1.5W”的小灯泡、标有“20Ω，1.5A”的滑动变阻器，导线若干．

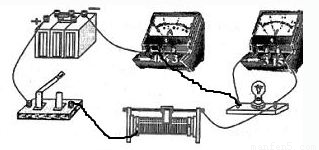

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：
①______
②______．
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作
是______
A．更换小灯泡，B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是______．

实验次数	1	2	3
电压U/V	2.0	3.0	3.8
电流I/A	0.33	0.34	0.40
电阻R/Ω	6.0	8.8	9.5

【答案】分析：（1）由

算出灯丝电阻，当滑动变阻器量入电阻为零时，利用欧姆定律计算出最大电流，确定电流表的量程；滑动变阻器要一上一下的接入电路；
（2）为保护电路，①连接电路时开关要断开，②滑动变阻器的滑片要调到使连入电阻最大的位置；
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数，说明电路是通路，不用更换灯泡，也不用检查电路是否断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光；
（4）导体电阻大小决定于导体的长度、横截面积和材料，还受温度的影响，灯两端的电压增大、实际电功率增大，灯丝温度升高，使灯丝的电阻变化．
解答：

解：（1）由灯泡铭牌求得

当滑动变阻器量入电阻为零时，电路中最大电流为

因为有滑动变阻器的保护作用，电流表用0-0.6A量程即可；滑动变阻器要一上一下的接入电路，补充连接如图所示；
（2）连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，说明①连接电路时开关没有断开，②滑动变阻器的滑片没调到使连入电阻最大的位置；
（3）乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光；
（4）受灯丝温度的影响．
故答案为：（1）补充电路连接如图所示；
（2）①连接电路时没断开开关，
②滑动变阻器的滑片没调到使连入电阻最大的位置；
（3）C；
（4）灯丝电阻与温度有关．
点评：本实验题涉及电流表量程的选择、滑动变阻器的使用、实物图的连接、知道铭牌求灯丝电阻和欧姆定律，综合性强，难度大．
