题目内容
地面上有一条大木杆，抬起A端需用力300牛，抬起B端需用力200牛。这条木杆的_________端较粗，整个木杆的重量（所受的重力）为_________牛。
思路点拨:
如图，设木杆AB的自重为G，重心在C点，今在其A端施以竖直向上的力FA将其抬离水平地面，此时木杆相当于一根供B点转动的杠杆．设图中的CC’和AA’均沿竖直方向，C’点和A’点均位于水平地面上，则由杠杆平衡条件有
同上可以得到，若将此杆的A端搁于地面而自B端用力FB将其抬起，则应有
比较①②两式可知，若FA>FB，则BC>CA，即杆的重心C离A端近一些，A端应该粗一些．反之，若FB>FA，则B端应该粗一些．
另外，以①②两式相加有
即此杆的重量等于分别抬起两端时所需用力之和．
答案:A．500
在测定“小灯泡电功率”的实验中，电源电压为4.5V、电阻约为10Ω、小灯泡额定电压为2.5V．

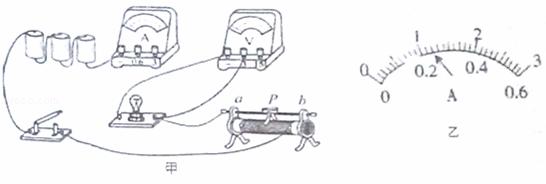

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（2）某同学连完电路并闭合开关后，发现电压表示数为零，电流表有一定示数，产生这一现象的原因可能是 ．
（3）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如
图乙所示，请读出电流表的示数，并将所缺内容在表中填写完整．
电压U/V | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
电流I/A | 0.18 | 0.2 | 0.22 | 0.28 | |
电功率P/W | 0.18 | 0.3 | 0.44 | 0.84 | |
灯泡发光情况 | 很暗→暗→正常发光→很亮 |
（4）小组同学们分析了实验数据得出：小灯泡发光亮度是由灯泡的 决定的．
在电路中有两盏电灯和一个开关，当断开开关时，下列判断正确的是（ ）
| A．若两灯都不亮，说明两灯是串联的 |
| B．若两灯都不亮，说明两灯是并联的 |
| C．若只有一盏灯亮，说明两灯是串联的 |
| D．若只有一盏灯亮，说明两灯是并联的 |
