Question

在测定“小灯泡电功率”的实验中，电源电压为4.5V、电阻约为10Ω、小灯泡额定电压为2.5V．

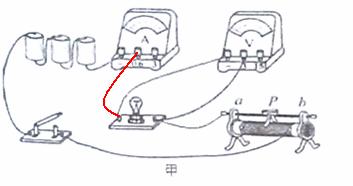

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．

_{（2）某同学连完电路并闭合开关后，发现电压表示数为零，电流表有一定示数，产生这一现象的原因可能是　 　．
（3）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如图乙所示，请读出电流表的示数，并将所缺内容在表中填写完整．}

电压U/V	1.0	1.5	2.0	2.5	3.0
电流I/A	0.18	0.2	0.22		0.28
电功率P/W	0.18	0.3	0.44		0.84
灯泡发光情况	很暗→暗→正常发光→很亮

（4）小组同学们分析了实验数据得出：小灯泡发光亮度是由灯泡的　 　决定的．

Answer 1

试题分析：（1）根据欧姆定律求出灯泡额定电流的大约值确定电流表的量程且与灯泡串联；
（2）电流表有一定示数说明电路通路，电压表无示数说明电压表断路或电压表并联的部分短路；
（3）根据电流表的量程和分度值读出示数，利用P=UI求出灯泡的额定功率；
（4）分析表中数据中灯泡发光情况与两端电压或实际功率之间的关系得出答案．
（1）灯泡的额定电流约为I′===0.25A，所以电流表的量程为0～0.6A且与灯泡串联，如下图所示：

（2）电压表示数为零，电流表有一定示数说明电压表断路或电压表并联的部分短路，产生这一现象的原因可能是灯泡短路（或电压表断路）；
（3）电流表的量程为0～0.6A，分度值为0.02A，示数为0.24A，
灯泡的额定功率P=UI=2.5V×0.24A=0.6W，表格如下：

电压U/V	1.0	1.5	2.0	2.5	3.0
电流I/A	0.18[来源:学。科。网]	0.2	0.22	0.24	0.28
电功率P/W	0.18	0.3	0.44	0.6	0.84
灯泡发光情况	很暗→暗→正常发光→很亮

（4）从实验数据知，灯泡亮度取决于实际功率的大小，实际功率越大，灯泡越亮．
考点：电功率的测量；电流表的读数方法；电流表、电压表在判断电路故障中的应用；额定功率．
点评：本题考查了电路故障的判断和电流表的读数、功率的计算，分析实验实验数据得出影响灯泡亮暗的因素等，关键是会根据灯泡额定电流的大约值确定电流表的量程．
