Question

已知小磁针静止时的位置如图，判断磁铁的N、S极，通电螺线管的电流方向及电源的正负极．

Answer 1

小磁针静止时N极的指向为该点的磁场方向，在磁体周围，磁感线是从磁体的N极出发回到S极．根据小磁针N极指向，可知该点的磁场方向向左，即可知通电螺线管的右端是N极，左端是S极．
根据安培定则：用右手握住螺线管，大拇指指向螺线管的N极，则四指弯曲的方向就是螺线管中的电流方向（已知极性也可以根据安培定则判定出电流方向）．由此可知，电源的正极和负极．

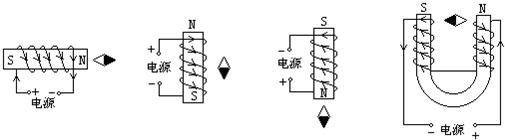

如图所示
