题目内容

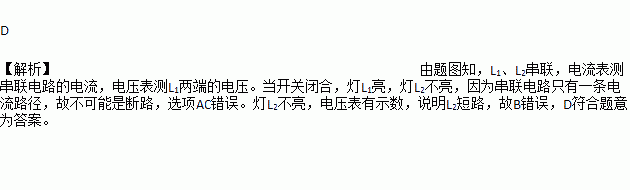

小明同学按照图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合，灯L1亮，灯L2不亮，电流表和电压表均有示数，则故障原因可能是（）

A. L1断路 B. L1短路

C. L2断路 D. L2短路

练习册系列答案

火辣英语初中阅读理解与完形填空系列答案

相关题目

小明同学阅读了下表后，归纳了一些结论，其中正确的是（　　）

0℃、1标准大气压下部分物质的密度（千克／米3）
水	1.0×103	冰	0.9×103
水银	13.6×103	干松木	0.4×103
酒精	0.8×103	铜	8.9×103
煤油	0.8×103	铝	2.7×103

A. 地球上水银的密度最大

B. 固体物质的密度比液体物质大

C. 同种物质的密度相同

D. 质量和体积相同的空心铜球和铝球，铜球的空心体积较大

如图所示是一辆汽车在沈海高速上行驶经过某一路牌时的情形，此时汽车的速度为_________km/h，合_________m/s．如果汽车速度保持不变，汽车到达盐城需要_________min．

家用电饭煲是利用电流的热效应来工作的，如图是某种型号电饭煲的简化电路。当温控开关S闭合时，电饭煲处于加热状态，此时若它两端的电压为220V，它的功率为1100W（不考虑温度对电阻值的影响）。则：

⑴电饭煲在加热状态下工作0.1 h，'消耗的电能为多少kW·h？

⑵R0的电阻为多少Ω？

⑶当温控开关S断开时，电饭煲的总功率与加热状态时相比，将如何变化？并请说明原因。

如图，电源电压恒为8 V，电压表量程为0～3 V，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6 V 3 W”字样。若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是（）

A. 电流表的量程应选，0～0.6 A

B. 电压表示数的变化范围0～3 V

C. 滑动变阻器的阻值变化范围4～7.2Ω

D. 滑动变阻器的最大功率为1 W

如图所示的电路中，R1 ＝2Ω，R3＝6Ω，电压表V1的示数为3 V，电压表V2的示数为5V，那么电阻R2＝________Ω，通电10 s，R2上产生的热量是________J。

晓晴选用三节干电池，测额定电压是3.8V小灯泡电功率的实验中.

（1）为完成实验，请用笔画线代替导线，将甲图连接完整．（2）闭合开关前，滑动变阻器的滑片应调至最______（填“左”或“右”）端．若开关闭合后，发现无论怎样调节滑动变阻器，电压表电流表示数较小且一直不变，则故障原因是___________________．（3）故障排除后，若要测量小灯泡的额定功率，应移动滑动变阻器的滑片直到电压表示数为______V为止.电流表示数如图乙所示，由此可算出小灯泡的额这功率为_______W．（4）小聪同学在做实验时，发现电压表大量程已损坏，在不更换器材的情况下，如何完成测量小灯泡的额定功率，请写出具体操作步骤：_______________.

一台线圈电阻为0.3Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是______J，转化成的机械能是______J，此电动机的效率为________．（保留一位小数）

夏天，打开冰棒的包装纸，会看到冰棒在冒“白气”，这是________现象；把烧红的铁块放入冷水中，水面上立即出现了“白气”，这一过程中，水发生了________和________两种物态变化；寒冷的冬天，我们戴的口罩上出现了冰霜，这是________现象．
