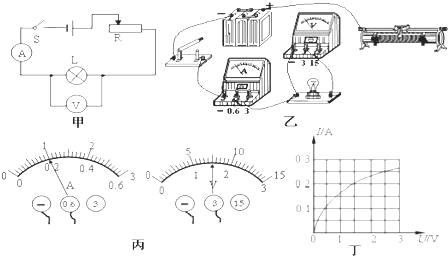

【题目】小明利用实验探究通过电阻的电流跟电阻两端的电压的关系。 （1）请你根据图甲所示的电路图用笔画线代替导线，将图乙中的器材连接起来，要求：变阻器滑片向右移动时，电流表示数变小，导线不能交叉。
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片 P，电流表示数始终为 0，电压表示数约 6V， 则电路中出现的故障可能是＿＿＿＿＿＿＿＿＿＿＿＿。
（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻 R 两端的电压，测得电流、电压的值 如表。分析表中的数据可以得出结论：＿＿＿＿＿＿＿＿＿＿＿。
定值电阻 | 实验次序 | 电压 U/V | 电流 I/A |
1 | 1.5 | 0.3 | |
R＝5Ω | 2 | 3.0 | 0.6 |
3 | .4.5 | 0.9 |
（4）小明将电阻换成一个额定电压为 2.5V，阻值约为 10Ω 的小灯泡，进行“测量小灯泡的额定电功率”的实验：为了使实验更准确，需要对电路连接进行改进，你的改进是＿＿＿＿＿＿，实验时调节滑动变阻器的滑片使 电压表的示数为 2.5V 时，电流表的示数如图丙所示，其读数为＿＿＿＿A，则小灯泡的额定功率是＿＿＿＿W。
【答案】1）如下图所示； （2）电阻 R 断路（或定值电阻断路）（3）当电阻一定时，通过导体的电流与导体两端电压成正比（或当电阻一定时，电流与电压成正比）（4）电压表改接 0～3V 量程，电流表改接 0～0.6A 量程（或将电压表、电流表接用小量程） 0.24A 0.6W
