题目内容

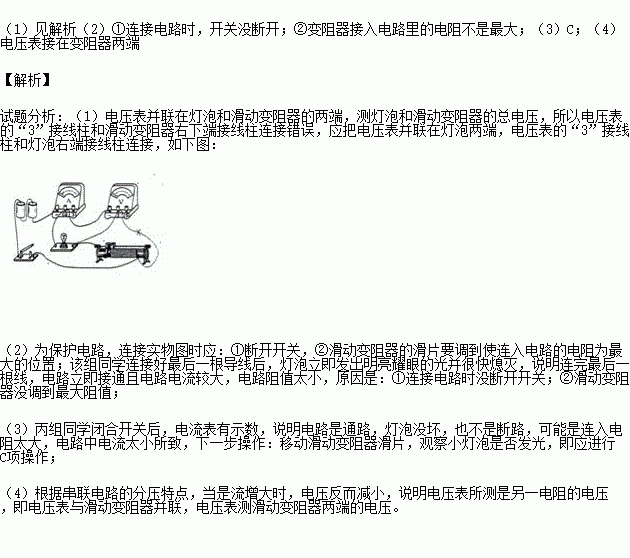

在“测定小灯泡的电阻”实验中(小灯泡标有“2.5V”字样)：

(1)如图所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．

（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①_______；②_______．

（3）丙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来他们应(_______)

A．更换小灯泡

B．检查电路是否断路

C．移动滑动变阻器滑片，观察小灯泡是否发光

（4）小芳连接电路后，闭合开关，移动滑动变阻器的过程中发现，电流表示数变大时，电压表示数反而减小，经检查所有器材均完好．你认为出现上述现象的原因是_______．

练习册系列答案
相关题目

下列现象中不属于机械运动的是

A．一江春水向东流

B．星光闪闪

C．海水奔腾

D．春风拂面

手机已经成为我们生活中不可缺少的通信工具，在使用过程中电池将 能转化为电能，它是利用 来传递信息的（选填“电磁波”或“声波”）。

如图所示，一个质量为80千克，底面积为0．1平方米的物块，通过滑轮组在25牛的拉力作用下在水平地面作匀速直线运动，2秒钟物块向左移动了1米。

（1）则物块对水平地面的压强是多少帕？

（2）拉力的功率是多少瓦？

小明电路连接如图所示，当开关闭合后发现亮灯均未亮，电流表也无示数，电压表示数等于电源电压，请你帮小明分析他的电路故障

A. 电源接线接触不良

B. 电流表损坏，断路，其他元件完好

C. 灯L1灯丝烧

D. 灯L2发生短路，其他元件完好

如下图甲为亮度可以调节的小台灯电路．电源电压为24Ⅴ，灯泡的额定电压为24Ⅴ，通过灯泡的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为_______Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是_______Ⅴ，此时滑动变阻器R连入电路的阻值是_______Ω．

家庭电路中，插座与灯座是___________联的，控制各用电器工作的开关与电器是___________联(选填“串”或“并”)的．如果你家中的用电器突然全部停止工作，经检查发现是空气开关掉闸了，你认为掉闸的原因可能是___________或___________.

在探究并联电路电流规律的实验中，如图甲是实验的电路图．

（1）电流表应________（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的_______点．

（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_______；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_______A．

（3）下表是小亮同学用两盏规格相同的灯泡实验记录的数据。他得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处①____，②_______。

在探究“凸透镜成像规律”的实验中:

（1）实验前，应调整烛焰、凸透镜和光屏二者的中心在_______．

（2）如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_______cm．

（3）如图乙，光屏上呈现清晰的像，此像的性质是倒立_______的实像;若保持蜡烛和光屏位置不变，移动透镜至_______cm刻度线处，光屏上能再次呈现清晰的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的_______方．

（4）如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中_______处能观察到烛焰的像．

（5）如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像．则该眼镜是_______（选填“近视”或“远视”）眼镜，该眼镜片对光线有_______作用．
