题目内容

如图是探究电流通过导体产生的热量与什么因素有关的实验装置，将两根阻值不等的电

阻丝R1、R2 串联后分别放入两个透明容器中，并封闭等量的空气，通电前 A 、B 两个U形管内的液面高度差相同．接通电源时R1 、R2 两端的电压分别为U1 和U2 ，过一段时间后，则（）

A. U1 ＞U2 ， A 管两侧液面高度差较大

B. U1= U2 ， A 管两侧液面高度差较小

C. U1= U2 ， A 管两侧液面高度差较大

D. U1＜ U2 ， A 管两侧液面高度差较小

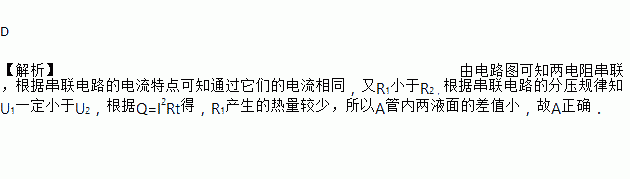

D 【解析】由电路图可知两电阻串联，根据串联电路的电流特点可知通过它们的电流相同，又R1小于R2，根据串联电路的分压规律知U1一定小于U2，根据Q=I2Rt得，R1产生的热量较少，所以A管内两液面的差值小，故A正确．

练习册系列答案

口算题卡加应用题专项沈阳出版社系列答案

名师伴你成长课时同步学练测系列答案

优品全程特训卷系列答案

小学单元期末卷系列答案

手拉手单元加期末卷系列答案

高效课时练加测系列答案

高效课堂智能训练系列答案

一通百通精典考卷系列答案

全能金卷期末大冲刺系列答案

标准课堂练与考系列答案

相关题目

电视画面的颜色是由_____、_____、_____三种色条合成的，其遥控器发出的光是_____，当不把遥控器对准电视机的控制窗口时，按一下按纽有时也可以控制电视，其原因是光的_____．过量的_____照射对人体十分有害，轻则使皮肤粗糙，重则引起皮肤癌．

红绿蓝红外线反射紫外线【解析】色光的三原色是红、绿、蓝；电视画面的颜色是由红、绿、蓝三种色条合成的；电视机的遥控器能发射一种红外线进行遥控，遥控器对着墙时，按下遥控器的按钮发射红外线，红外线经过墙的反射作用，来控制电视机．适量的照射紫外线有助于人体维生素D的合成，过量照射对人体十分有害，轻则使皮肤粗糙，重则引起皮肤癌．

下列叙述正确的是( )

A. 光年是一个非常大的距离单位

B. 电视机遥控器是利用紫外线工作的

C. 投影仪是利用凸透镜成放大、正立的实像的原理制成的

D. 远视眼镜的镜片是凹透镜

A 【解析】解答：A. 光年是光在一年的时间内走的路程，所以是一个非常大的距离单位，故A正确；B. 由于红外线的穿透力强，电视机遥控器是利用红外线工作的，故B错误；C. 教学用的投影仪利用凸透镜成倒立放大的实像，故C错误；D. 远视眼是老花眼，用凸透镜来矫正，故D错误；故选A.

如图所示，在“探究串联电路电压的特点”的活动中．

（1）实验中应选择规格 _____（选填“相同”或“不同”)的小灯泡．

（2）根据图连接好电路，闭合开关后，发现两只灯泡都不亮，且电压表示数为 0，若只有L1 或L2 中的一处发生故障，则故障是_____（选填“L1 开路”、“L1 短路”、“L2 开路”或“L2 短路”)．

不同； L 2 开路【解析】(1)为得出普遍性的结论，实验中最好选用不同规格的灯泡；(2)由电路图知,两灯泡串联,电压表测灯泡L1两端的电压,闭合开关S后,灯L1、L2均不亮,且只有L1或L2中的一处发生故障,说明电路发生断路,若L1开路,电压表与电源连通,则电压表有示数;而电压表的没有示数,说明L1的两端不能与电源连通,故是L2开路；

苏州地区的家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为_______V ，这些用电器是_______的（选填“串联”或“并联”）．

220 并联【解析】我国家庭电路的电压是220V；由于家庭电路中的用电器互不影响，所以这些用电器是并联的。

下列用电器正常工作时，将电能全部转化为内能的是（）

A. B. C. D.

B 【解析】A. 电风扇是把电能转化为机械能和内能，故A不符合题意；B. 电水壶是把电能全部转化为内能，故B符合题意；C. 电视机工作时，电能主要转化为声能、光能和内能，故C不符合题意；D. 过电能产生电磁波, 使被加热物体的分子做频率为电磁波频率的震动,并且碰撞生热,转化为内能.故D不符合题意。

在电风扇、电熨斗、电磁起重机、动圈式扬声器、动圈式话筒和发电机中，利用电磁感应原理工作的有_______________；利用磁场对通电导体有力的作用原理工作的有_______________。

动圈式话筒、发电机电风扇、动圈式扬声器【解析】根据对两种磁现象原理内容的理解可知，电磁感应现象的前提是运动，结果是产生电流，机械能转化为电能；磁场对通电导体的作用的前提是通电，结果是产生力，电能转化为机械能。电风扇里主要部件是电动机，电动机将电能转化为机械能，是利用磁场对通电导体有力的作用原理工作的；电熨斗是利用电流的热效应工作的；电磁起重机是利用电流的磁效应工作的；动圈式扬声器是将电信...

如图所示为四位同学判断通电螺线管极性的做法，正确的是( )

A. B. C. D.

A 【解析】【解析】 A、让右手四指的方向和电流的方向相同，大拇指所指的一端即为通电螺线管的北极，故A正确； B、图中用的不是右手，故B错误； C、图中四指的方向和电流的方向相反，故C错误； D、图中四指的方向和电流的方向相反，故D错误．故选A

家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置。小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW·h。

短路 51.6、【解析】当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；电能表就是用来测量家庭中某段时间消耗电能多少的测量仪器；小红家2月份消耗的电能为：月底电能表的示数?月初电能表的示数，即4373.4kW?h?4321.8kW?h＝51.6kW?h.
