题目内容

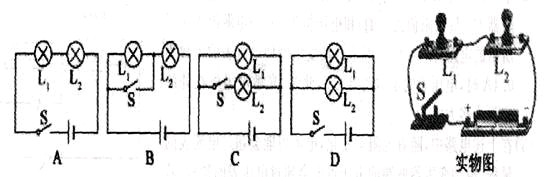

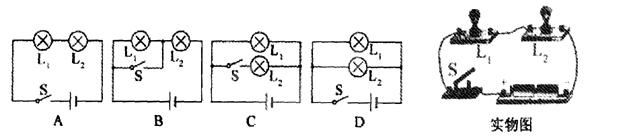

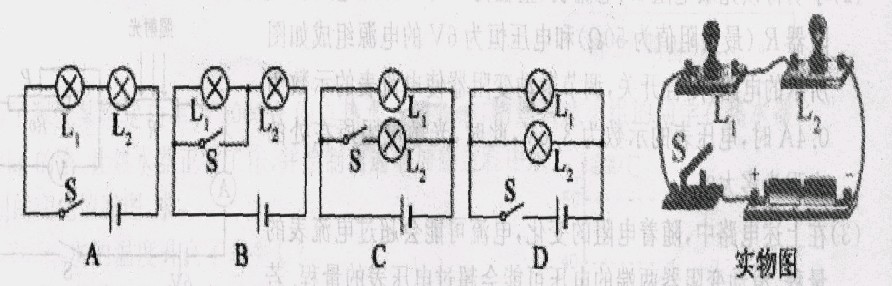

下图中电路图与如图实物图一致的是（ ）
分析：由实物图可知，开关控制L2，开关闭合后，灯泡L1短路，不亮．
解答：解：依次画出电源、开关、灯泡，两只灯泡串联．
在A中，两只灯泡串联，开关控制整个电路，符合题意，故A正确，
在B中，开关闭合后，L2灯泡短路，不合题意，故B错误，
在C中，两只灯泡并联，开关控制L2，不符合题意，故C错误．
在D中，开关控制整个电路，两灯泡并联，不符合实物电路，故D选项错误．
故选A．
在A中，两只灯泡串联，开关控制整个电路，符合题意，故A正确，
在B中，开关闭合后，L2灯泡短路，不合题意，故B错误，
在C中，两只灯泡并联，开关控制L2，不符合题意，故C错误．
在D中，开关控制整个电路，两灯泡并联，不符合实物电路，故D选项错误．
故选A．
点评：本题考查根据实物图画电路图，关键是分析出实物图中用电器的连接情况，再对应实物图画出电路图，这是电学的重点也是难点．
