题目内容
用图所示的实验器材测定导体Rx的电阻.
(1)在方框内画出设计的实验电路图;
(2)在图1中用笔画线,将实验器材连成实验电路(要求电压表使用0~3伏档,电流表使用0~0.6安档,连线不得交叉;
(3)连线时开关S必须______,闭合开关之前应将滑动变阻器的滑片移到______端.(填“A”或“B”);
(4)要使电流变大一些,应使滑动变阻器的滑片P向______端滑动(填“A”或“B”).
(5)图2是某次实验时电压表和电流表的示数情况,则该电阻阻值是______ 欧.

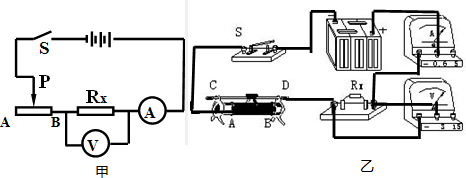

解:(1)伏安法测电阻的电路图如图甲所示.
(2)电压表选0~3V量程,电流表选0~0.6A量程,
根据实验电路图连接实物电路图,实物电路图如图乙所示.
(3)连线时开关S必须断开,由电路图可知,
闭合开关之前应将滑动变阻器的滑片移到B端,此时滑动变阻器接入电路的阻值最大.
(4)由电路图可知,当滑片向A端移动时,滑动变阻器接入电路的阻值变小,电路电流变大.
(5)由图示电压表可知,电压表量程是0~3V,分度值是0.1V,电压表示数是2.6V;
由图示电流表可知,电流表量程是0~0.6A,分度值是0.02A,电流表示数是0.26A;
∵I=
,∴电阻阻值RX=
=
=10Ω;

故答案为:(1)实验电路图如图甲所示;(2)实物电路图如图乙所示;(3)断开;B;(4)A;(5)10.
分析:(1)伏安法测电阻,电源、开关、滑动变阻器、待测电阻、电流表串联接入电路,
电压表并联在待测电阻两端,据此作出电路图.
(2)根据题目要求,按照电路图,连接实物电路图,注意电表正负接线柱不要接反.
(3)连接电路时,要断开开关;闭合开关前,
滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值,根据电路图确定滑片的位置.
(4)移动滑片,使滑动变阻器接入电路的阻值变小,电路电流变大.
(5)由图示电表确定电表量程与分度值,读出电表示数,然后由欧姆定律求出电阻阻值.
点评:本题考查了实验电路的设计、连接实物电路图、实验注意事项、电表读数、求电阻等问题,知道实验原理是设计实验电路的关键;对电表读数时,要先确定电表量程与分度值,然后再读数.
(2)电压表选0~3V量程,电流表选0~0.6A量程,
根据实验电路图连接实物电路图,实物电路图如图乙所示.
(3)连线时开关S必须断开,由电路图可知,
闭合开关之前应将滑动变阻器的滑片移到B端,此时滑动变阻器接入电路的阻值最大.
(4)由电路图可知,当滑片向A端移动时,滑动变阻器接入电路的阻值变小,电路电流变大.
(5)由图示电压表可知,电压表量程是0~3V,分度值是0.1V,电压表示数是2.6V;
由图示电流表可知,电流表量程是0~0.6A,分度值是0.02A,电流表示数是0.26A;
∵I=
故答案为:(1)实验电路图如图甲所示;(2)实物电路图如图乙所示;(3)断开;B;(4)A;(5)10.
分析:(1)伏安法测电阻,电源、开关、滑动变阻器、待测电阻、电流表串联接入电路,
电压表并联在待测电阻两端,据此作出电路图.
(2)根据题目要求,按照电路图,连接实物电路图,注意电表正负接线柱不要接反.
(3)连接电路时,要断开开关;闭合开关前,
滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值,根据电路图确定滑片的位置.
(4)移动滑片,使滑动变阻器接入电路的阻值变小,电路电流变大.
(5)由图示电表确定电表量程与分度值,读出电表示数,然后由欧姆定律求出电阻阻值.
点评:本题考查了实验电路的设计、连接实物电路图、实验注意事项、电表读数、求电阻等问题,知道实验原理是设计实验电路的关键;对电表读数时,要先确定电表量程与分度值,然后再读数.
