题目内容

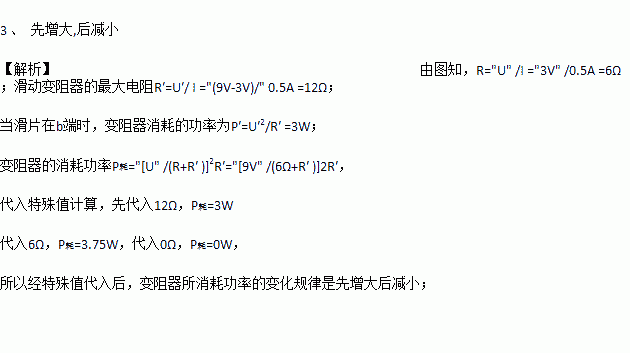

如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，当滑片P置于b端时，变阻器消耗的功率为_______w．通过探究可以得出：当滑片P由b端滑到a端的过程中，变阻器所消耗功率的变化规律是_______

练习册系列答案

相关题目

9．

如图所示是实验室用的手摇发电机，将发动机和电流表串联起来，当线圈在磁场中转动时，观察到电流表的指针随着线圈的转动而左右摆动，这说明发电机发出的电是交流电，理由是：电流方向发生周期性改变．

在“测量石块的密度”时，测出几组数据，根据这些数据绘出图象，图中四幅图象中，能正确表示石块“质量与体积的关系”的图象是_______，能正确表示“密度与质量的关系”的图象是_______。

在课外活动中，老师给出了下列器材：电源（电压为6V）、一个定值电阻（10Ω）、一个滑动变阻器（最大阻值是60Ω）、电压表、电流表、开关和导线若干，活动中小颖同学设计的电路如图所示，在正确连线和调节滑片后，小颖测出的数据如表所示．

实验次数	1	2	3	4	5	6	7	8
电压表示数（V）	4.5	4.0	3.5	3.0	2.5	2.0	1.5	1.0
电流表示数（A）	0.15	0.20	0.25	0.30	0.35	0.40	0.45	0.50
功率（W）	0.68	0.80	0.88	0.90	0.88	0.80	0.68	0.50

（1）数据记录表格中的“功率”是哪个器材的功率？（选填“整个电路”、 “定值电阻”或“滑动变阻器”）答：__________，“功率”的变化情况是__________，小颖通过分析数据提出了一个猜想：“在电源电压不变的情况下，图中的定值电阻和滑动变阻器的阻值相等时，滑动变阻器的功率最大”，为了验证猜想是否正确，小颖用一个阻值为20Ω的电阻把原电路中的定值电阻换下，进行了验证，数据记录如下表：

实验次数	1	2	3	4
电压表示数（V）	4.5	4.0	3.5	3.0
电流表示数（A）	0.08	0.10	0.12	0.15
变阻器电阻（Ω）	60	40	28	20
变阻器功率（W）	0.36	0.40	0.42	0.45

（2）你认为小颖这次验证实验能否验证其猜想？答：__________（选填“能”或“不能”）；理由是：__________．

（3）现实验室有三个定值电阻，组织分别是40Ω、60Ω、80Ω，为了继续验证小颖的猜想，应选择的电阻是__________Ω．

PTC是一种新型的半导体陶瓷材料，它的发热效率较高，且有一个人为设定的温度。当它的温度低于设定温度时，其电阻值会随它的温度升高而变小；当它的的温度高于设定温度时，其电阻值随它的温度升高而变大。如图b所示的陶瓷电热水壶就用了这种材料。它的工作电路图如图a所示，R0是定值电阻，其电阻值不受温度的影响。Rr是PTC电阻，Rr的电阻与温度的关系如图c所示。该电热水壶在Rr设定温度状态工作时，电路消耗的总功率为1100W。
