题目内容
19．在图中完成家庭电路的连接．（要示：符合安全用电的原则）
分析 （1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
解答 解：

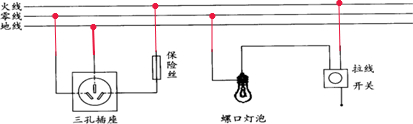

（1）三孔插座的接法：上孔接地线，左孔接零线，右孔通过保险丝接火线，如图所示：
（2）对于灯和开关：火线进开关，再接入灯泡的顶端金属点，零线直接进入灯泡的螺旋套；如图所示：
点评 在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性．
