[2016·郴州卷]如图所示.电源电压为9V且保持不变.R1=30Ω .闭合开关后.电压表示数为3V.则电阻R1两端的电压为 V.电流表的示数为 A. 6 0.2 [解析]试题分析:闭合开关后.R1和R2串联.电压表测量R2两端电压.U2=3V.R1 两端的电压U1 =U-U2=9V-3V=6V,电路中的电流:I=I1=U1/R1=6V/30Ω=0．2A.即为电流表示数. 题目和参考答案——青夏教育精英家教网—

题目内容

【2016·郴州卷】如图所示，电源电压为9V且保持不变，R1=30Ω ，闭合开关后，电压表示数为3V，则电阻R1两端的电压为__________V，电流表的示数为_________A。

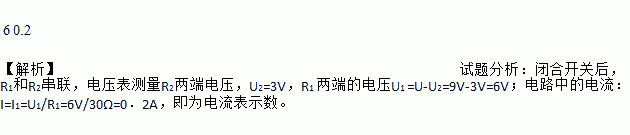

6 0.2 【解析】试题分析：闭合开关后，R1和R2串联，电压表测量R2两端电压，U2=3V，R1 两端的电压U1 =U-U2=9V-3V=6V；电路中的电流：I=I1=U1/R1=6V/30Ω=0．2A，即为电流表示数。

练习册系列答案

相关题目

噪声是当代社会的公害之一，它是由发声体的_____产生的，有资料显示，噪声每经过一条100m宽的林带可降低20－25分贝，从减弱噪声的途径看，这是在________________________中降低噪声的。

无规则振动传播过程【解析】噪声指物体做无规则振动发出的声音；由于噪声每经过一条100m宽的林带可降低20?25分贝，故在路两旁种植林带是从噪声的传播过程减弱的。

小明在右图所示的易拉罐中分别装入初温相同、质量相等的沙子和水，用相同的酒精灯对其加热，并不断搅拌。加热相同的时间后（）

A．水的末温高

B．沙子的末温高

C．沙子增加的内能一定比水多

D．水增加的内能一定比沙子多

B 【解析】试题分析：初温相同、质量相等的沙子和水，用相同的酒精灯同时加热相同的时间，那么沙子和水吸收的热量是相同的，那么沙子和水增加的内能也相同，由物体吸收热量的公式Q=Cm△t可知，相同条件下，比热容大的物质升高的温度低，水的比热容大于沙子的比热容，故沙子的末温高，A、C、D错误，D正确；故选B。

在探究光的反射定律时，小红将一可沿ON折转的白色硬纸板ABCD垂直放置在平面镜上，让一束光紧贴硬纸板射向镜面上的O点，可在ABCD平面内看到反射光线。实验中使用可折转的硬纸板，除了能________外，另一个作用是__________________________________。

显示光的传播路径探究反射光线、入射光线和法线是否共面【解析】光的传播路径我们是看不到的，所以有了硬纸板，光线紧贴硬纸板时可在上面显示出光线的路径；用可折转的硬纸板，作用是当硬纸板的一边沿ON旋转一个角度时，会发现纸板上不能再显示反射光线了，故可以证明反射光线、入射光线、法线是否在同一平面内。故答案为： (1). 显示光的传播路径 (2). 探究反射光线、入射光线和法线是否...

关于声现象的说法中正确的是( )

A. 声音可以在气体和液体中传播 B. 声音在真空中传播的速度最快

C. 禁鸣喇叭是阻断声音传播过程 D. 只能阻断声音传播来减少噪声

A 【解析】A. 声音的传播需要介质，可以在气体和液体、固体中传播，故A正确； B. 声音的传播需要介质，不能在真空中传播，故B错误； C. 禁鸣喇叭是在声源处减弱噪声，故C错误； D. 减弱噪声，可以从声源处、传播过程中、人耳处进行减弱、阻拦或吸收，故D错误；故选A。

如图所示，R1＝10 Ω，电流表A1示数为0.5 A，电源电压为10 V不变。下列说法正确的是( )

A. R1和R2串联 B. R2阻值为10 Ω

C. 电流表A的示数为1.5 A D. R1两端的电压为5 V

C 【解析】由电路图可知，R1、R2并联，电流表A测干路电流，电流表A1测R2支路的电流，故A错误；∵并联电路中各支路两端的电压相等，∴U1＝U2＝U＝10V，故D错误，∵I＝，∴R2＝＝20Ω，故B错误；I1＝＝1A，∵并联电路中干路电流等于各支路电流之和，∴电流表A的示数I＝I1I2＝1A+0.5A＝1.5A，故C正确。故选C。

关于欧姆定律，下列说法中正确的是( )

A. 欧姆定律是通过推导得出的规律

B. 欧姆定律反映出了导体电阻跟电流和电压之间的关系

C. 欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系

D. 由欧姆定律变形得R＝U/I，说明电阻与电压成正比，与电流成反比

C 【解析】A. 欧姆定律是通过实验结果归纳得出的，而不是推导出的规律，故A错误； B. 欧姆定律反映出了导体中的电流与电体的电压和电阻之间的关系，故B错误； C. 欧姆定律中的I、U和R反映的是同一段电路中的电流、电压和电阻关系，故C正确； D. 由欧姆定律变形得R=，根据电压和电流可求出电阻的大小，但电阻是导体本身的一种属性，与材料、长度、横截面积有关，与电压和电流无关...

2013年5月,足球运动员贝克汉姆宣布退役.人们将他的弧线球称为“贝氏弧度”,这主要是由于踢球时所用力的_______和_______(选填“大小”“方向”或“作用点”)不同,从而产生了与直线球不同的作用效果.球离开脚后能继续向前飞行,是由于球具有_______,球在地面上运动一段距离后停下来,是因为球受到______的作用.

方向作用点惯性摩擦力【解析】试题分析： “弧线球”是球运动的路线改变，如果是力的大小改变了，改变的可能只是运动的距离，所以这主要是方向和作用点不同造成的；球离开脚后能继续向前飞行，因为球具有惯性，仍然保持向前运动的状态，但受到地面对它的摩擦力作用，所以会运动得越来越慢，最后停下来。

汽油机和柴油机在压缩冲程完毕时，除点火方式不同外，柴油机中燃气的________和________都比汽油机的高，因而柴油机的________比汽油机的高．

温度压强效率．【解析】在做功冲程中，柴油机产生的燃气的压强和温度比汽油机燃气的压强和温度高；正因如此，所以柴油机的效率比汽油机高
