题目内容
如图，已知电源电压为9V，V1表示数为6V，L2电流为2.5A，则
（1）灯L1和L2两端的电压各是多少？
（2）L1和L2的电流谁大？电流表示数为多少？
解：（1）由电路可知，V1测量L1的电压，故L1两端的电压为6V；
两灯串联，由串联电路的电压规律得：U2=U﹣U1=9V﹣6V=3V；
（2）因两灯串联在电路中，故电流一样大都等于L2中的电流2.5A
答：（1）L1两端的电压为6V，L2两端的电压为3V，（2）两灯中的电流一样大，电流为2.5A
练习册系列答案
相关题目

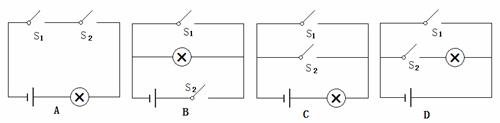

两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了.下图中符
合要求的电路图是( )
