（2013全国初中应用物理知识竞赛题）某测量仪器及其控制电路如图5所示。仪器的等效内阻为100Ω，正常工作电流为100～300mA，电源电压为30V。控制电路由两个滑动变阻器组成，为了快速准确地调节仪器的工作电流，应选用哪一组变阻器？（）

A.R₁=100Ω，R₂=10Ω B.R₁=200Ω，R₂=20Ω

C.R₁=100Ω，R₂=100Ω D.R₁=200Ω，R₂=200Ω

解析：由欧姆定律可知，调节部分电阻为200~80Ω，所以应该选用R₁=200Ω，R₂=20Ω的一组，选项B正确。

练习册系列答案

相关题目

在学校“运用物理技术破案”的活动中，小明根据“通常情况下，人站立时身高大约是脚长的7倍”这一常识推出留下图中脚印的“犯罪嫌疑人”的身高约为( )

A.1.65 m B.1.75 m

C.1.85 m D.1.95 m

（2010上海初中物理竞赛题）轿车的仪表盘上有一个显示汽车车门关闭状况的指示灯。只要四个车门中有一个没有关好（即此时装在未关好车门上的电键处于断开状态），指示灯就会发光从而提醒驾驶员。在图24-11所示的四个电路中，设计正确的是 ( )

(2006重庆初中应用物理知识竞赛初赛）应该用测电笔去辨别火线和零线，决不能用手直接去接触电线，这是因为

A．手接触火线时，手不会发光，无法辨别火线

B．手接触零线时，通过人体的电流很大，人体会触电

C．氖管发光时，一定不会有电流通过人体

D．氖管发光时，通过人体的电流很小，人体不会触电

（2007上海初中物理知识竞赛复赛题）修理家用电器时需要一只4.75kΩ的电阻，但手头只有l0kΩ、8kΩ、500Ω、300Ω的电阻各两个。请从现有的电阻中选择若干电阻得到最接近所需要的电阻值。在右方虚线框中画出电路图，并标明个电阻的阻值。得到的电阻阻值为。

（2008株洲初中物理竞赛题）如果利用题图所示的电路来测量一个电阻R的阻值，那么x、y、z应分别代表（）

A．电流表、电压表、滑动变阻器

B．电压表、电流表、滑动变阻器

C．滑动变阻器、电流表、电压表

D．电压表、滑动变阻器、电流表

（2005高州学科联赛物理）某同学用电源、电压表、电流表、滑动变阻器、开关和若干导线，测定电阻R_X的阻值，所有元件均完好，电流表有0—0.6A和0—3A两档，电压表有0—3V和0—15V两档，电源电压为3.0V且不变，滑动变阻器标有“10Ω，2A”字样，电路连接正确。闭合开关，该同学在移动滑动变阻器滑片的过程中，发现电流表示数变化范围在0.21A~0.58A之间，当滑片移动到某个位置时，电流表和电压表的指针恰好同时指向刻度盘的正中央，请在下表中补上实验数据表格的有关栏目，根据该同学的实验器材及观察到的现象，将有关数据填入表格内，并算出R_X的阻值。（计算电阻时，精确到0.1Ω）（9分）

物理量实验序号

（2010上海初中物理竞赛题）将某灯泡接到电压不变的电源两端，灯泡的电功率为40瓦。如果将灯泡和某电阻R串联后再接到上述电源的两端，电阻的电功率为3.6瓦，不考虑灯泡的电阻随温度而发生变化，且灯泡的电阻小于R，则此时灯泡的电功率为 ( )

A．14.4瓦。 B．32.4瓦。 C．0.4瓦。 D．0.9瓦。

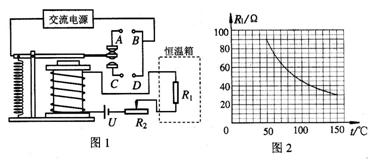

（2008全国初中应用物理知识竞赛复赛）小明利用实验室的电磁继电器、热敏电阻R₁、可变电阻器R₂等器件设计了一个恒温箱控制电路，如图1所示。其中“交流电源”是恒温箱加热器的电源（加热器在恒温箱内，图中未画出）；R₁处于恒温箱内，图2是小明通过实验测得的R₁的阻值随温度变化的关系曲线；电磁继电器的电源两端电压U = 6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。

(1)．请简述此恒温箱的工作过程。

(2)．为什么恒温箱的加热器应该接在A、B端，而不能接在C、D端？

(3)．如果要使恒温箱内预设的温度可调节范围是90℃~150℃，可供选择的可变电阻器R₂的电阻值有如下的几种：

A．0~100Ω B．0~200Ω C．0~1000Ω D．0~1500Ω

请问应选择哪一个可变电阻器？为什么？

(4)．小明设计的这个控制电路，使用起来有何不足之处？请你提出一种解决的方案。
