题目内容
【题目】如图是小芳同学探究“平面镜成像的特点”实验装置.
（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于_____。
（2）在竖立的玻璃板前放一支点燃的蜡烛M，可以看到玻璃板后面出现蜡烛的像，小明拿另一支大小相同的蜡烛N在玻璃板后面移动，直到它跟蜡烛M的像完全重合.由此可以得出的结论是_____。
（3）实验时，小芳同学应在________（填"M"或"N"）侧观察蜡烛M经玻璃板所成的像.
（4）细心的小芳透过玻璃观察蜡烛M的像时，看到在像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是_______。
（5）经过三次实验，记录的像A'、B'、C'与物A、B、C对应的位置如由图所示，为了得到更多的实验结论，接下来小明应该进行的操作是:连接对应的像点和物点，判断连线是否_____，测出像点和物点到______的距离并进行比较。
（6）将B蜡烛撤掉，拿一张白纸放在刚才B蜡烛的位置，却没有承接到A蜡烛的像，这说明平面镜成的是______像.
【答案】确定像的位置 平面镜成像时，成正立等大的像 M 玻璃板较厚 相等 玻璃板 虚
【解析】
(1)[1]用透明玻璃板可以方便确定像的位置；
(2)[2]另一只完全相同的蜡烛完全重合，说明在平面镜成像中，成正立等大的像；
(3)[3]在实验时，因为所成像为虚像，因此需在同侧观察，即在M侧观察；
(4)[4]在像的后面还有一个模糊的部分重叠的像，可能是玻璃板较厚，因此又成一个像；
(5)[5][6]为了得到更多的结论，需要判断物距与像距是否相等，即测出像点和物点到玻璃板的距离并比较；
(6)[7]在像的位置用白纸没有承接到像，说明所成的像是虚像。
名校课堂系列答案
【题目】某同学用图甲所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为3V。
（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是________。
A．电流表断路 B．电压表断路 C．R1断路 D．R2断路
（2）探究电流与电压的关系时，应保持________不变（R1／R2）。
（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A；要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I～R1图像是图乙中的________。
（4）该同学为研究可变电阻功率的变化规律，他将R1换成阻值为5Ω的定值电阻.把R2换成阻值范围是0～10Ω的电阻箱。实验中R2从lΩ逐渐调大到10Ω，实验数据如下表当R2消耗的功率最大时，其电阻约为________。
次数 | 1 | 2 | 3 | 4 | 5 | 6 |
R2/Ω | 1 | 2 | 4 | 6 | 8 | 10 |
I/A | 0.5 | 0.43 | 0.33 | 0.27 | 0.23 | 0.20 |
P2/W | 0.25 | 0.37 | 0.44 | 0.44 | 0.42 | 0.40 |
A．4Ω B．5Ω C．6Ω D.4Ω和6Ω

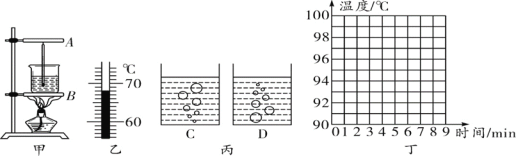

【题目】小明利用如图甲所示的实验装置观察水的沸腾．
（1）组装器材时，应先固定图甲中的_________(选填“A”或“B”)．
（2）安装好实验器材后，小明在烧杯中倒入热水，温度计示数如图乙所示，此时温度计 的示数为_________℃.
（3）在水温升高到 90℃后，小明每隔 1min 观察 1 次温度计的示数，记录在下表中，直到水沸腾，如此持续 3min 后停止读数.
时间/min | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
温度/℃ | 90 | 92 | 94 | 96 | 98 | 98 | 98 | 98 |
①在第 7min 小明忘记记录数据，此时的水温度应为_________℃.
②小明观察到：沸腾时水中气泡的情形为图丙中_________图(选填“C”或“D”)，使水加热到沸腾的时间缩短有哪些方法：______________．
③根据表中的数据，在图丁的坐标系中画出水沸腾前后温度随时间变化的图像．
（_______）
