Question

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．
（2）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A，时电压表示数如图乙所示，其值为______V．此时对应所测电阻的阻值______Ω．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0	-	3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（3）在丙图中作出通过导体的电流与导体两端电压的关系图线．

Answer 1

【答案】分析：（1）滑动变阻器按一上一下的原则串联在电路中，要使滑动变阻器接入电路的阻值最大，就应使滑动变阻器接入电路的电阻丝最长，即把左下方接线柱接入电路．
（2）根据电压表的量程和分度值读出电压表的示数，由表格得出对应的电流，根据欧姆定律求出所测电阻的大小．
（3）图象的绘制要利用表格中的数据，结合坐标的含义画出图象．

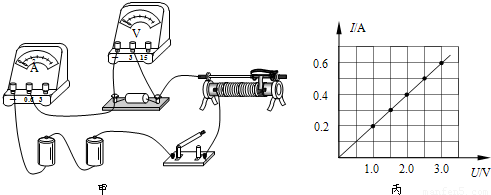

解答：解：（1）滑动变阻器的左下方接线柱与开关串联即可，如下图甲所示：

（2）电压表的量程为0～3V，分度值为0.1V，所以灯泡两端的电压U=2.5V；
电流表的量程为0～0.6A，分度值为0.02A，所以通过灯泡的电流I=0.5A；
灯泡的电阻R===5Ω．
（3）分别在坐标轴上标出（1、0.2）（1.5、0.3）（2、0.4）（2.5、0.5）（3、0.6）这几个坐标点，然后用直线连接起来，如上图丙所示．
故答案为：（1）如图甲所示；
（2）2.5；5；
（3）如图丙所示．
点评：解决本题的关键：一是掌握滑动变阻器的连接和电流表的读数，二是作图象时，注意对于坐标点的标注以及横纵坐标的含义．
