题目内容

【题目】某同学按如图所示电路进行实验，在实验过程中，若保持R1不变，并通过改变滑动变阻器滑片P的位置，使电压表V1示数分别为2V、4V、6V时，电压表V2、V和电流表A的各示数如下表所示：

V1示数/V	2	4	6
V2示数/V	6	4	2
V示数/V	8	8	8
A1示数/A	0.2	0.4	0.6

（1）对表格中三只电压表的数据进行分析，可归纳出的结论是：_____．

（2）对表格中电压表V1和电流表A的数据进行分析，结论是：_____．

【答案】串联电路两端总电压等于各部分电路两端电压的总和电阻一定时，导体中的电流与导体两端的电压成正比

【解析】

(1)[1]由三只电压表的示数可知，

2V+6V=8V

4V+4V=8V

6V+2V=8V

电压表V1和V2的示数和等于V的示数，可知串联电路两端总电压等于各部分电路两端电压的总和；

(2)[2]由表格中数据知，电阻不变，两端电压从2V变为4V，电流从0.2A变为0.4A，当电压从2V变为6V，电流从0.2A变为0.6A，可知导体两端的电压增大为原来的几倍，电流也会增大为原来的几倍，所以电阻一定时，导体中的电流与导体两端的电压成正比．

练习册系列答案

金钥匙冲刺卷系列答案

全能金卷小学毕业升学全程模拟试卷系列答案

北斗星名校期末密卷系列答案

生本精练册系列答案

初中毕业升学指导系列答案

考必胜全国小学毕业升学考试试卷精选系列答案

时间/min	0	2	4	6	8	10	12	14	16	18	20	22
温度/℃	4	2	0	-2	-4	-6	-6	-6	-6	-6	-8
状态	液	液	液	液	液	液	固、液	固、液	固、液	固、液	固	固

（1）当实验进行到22min时，温度计示数如图所示，此时混合液的温度是_______℃；

（2）由上表可知此混合液属于_________（选填“晶体”或“非晶体”），该混合液的凝固点是________℃

（3）在水中掺入酒精，混合液的凝固点比水的凝固点_________（选填“高”或“低”）．由以上分析可推测，一定量的水中掺入酒精质量越大，混合液的凝固温度________（选填“越高”、“越低”或“不变”）．

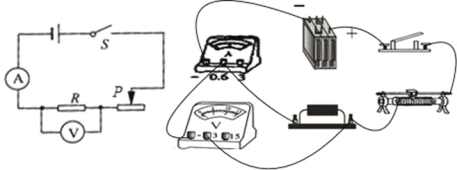

【题目】小明同学在“探究通过导体的电流与电阻的关系”时，用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．
