Question

4．作图：①请你在图甲中作出反射光线OB的入射光线AO；②画出图乙中入射光线所对应的折射光线；③在图丙中标出反射角的度数；

Answer 1

分析 （1）要掌握光的反射定律的内容：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角．
知道入射角和反射角的概念：入射光线和反射光线与法线的夹角．
（2）先确定所给的入射光线和折射光线的特点，然后根据凹透镜的光学特点作图．
（3）要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．可归纳为：“三线共面，两线分居，两角相等”．

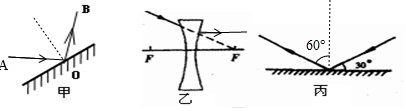

解答 解：（1）过入射点作出法线，根据反射光线和入射光线分居法线的两侧、反射角等于入射角，在法线的左侧画出入射光线，如图所示：
（2）延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：
（3）先过入射点垂直平面镜作出法线，因为入射光线与平面镜的夹角为30°，所以入射角为90°-30°=60°，根据反射角等于入射角可知，反射角也为60°．如图所示：

点评 （1）作入射光线时，先确定反射点，根据反射角等于入射角在同一平面内法线的另一侧画出入射光线，注意完成题目的要求．
（2）凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴．②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点．③过光心的光线经凹透镜折射后传播方向不改变．
（3）此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．
