题目内容

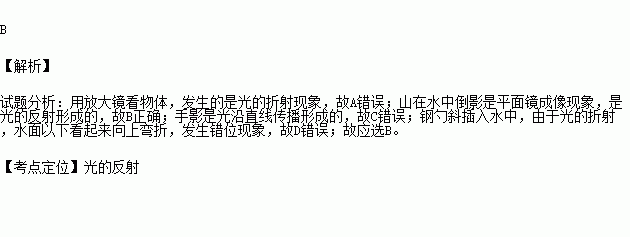

如图中，属于光的反射现象的是（ ）
A．用放大镜观察图案
B．水中山的“倒影”
C．游戏中的“手影”
D．钢勺在水面处“折断”
在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入 、初温都相同的水和煤油（选填“质量”或“体积”）．
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油 相同，然后比较 的方法来完成探究实验的．
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则 的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容 ．（选填：“较大”或“较小”）
（4）由图象可得煤油的比热容为 J/（kg•℃）
用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是（ ）
A．Ia＞Ib、Ua=Ub B．Ia＜Ib、Ua=Ub C．Ia=Ib、Ua＞Ub D．Ia=Ib、Ua＜Ub
如图，“歼20”是我国自主研发的一种新型“隐形战机”，它的机身材料和涂层对雷达发射的 （选填“超声波”或“电磁波”）具有良好的吸收作用．当它加速上升时，飞行员的机械能 ．（选填“增大”“减小”或“不变”）
关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，空气开关跳闸一定是发生了短路
B．家庭电路中，控制用电器的开关应接在火线和用电器之间
C．使用试电笔时手不能接触笔尾金属体
D．发现有人触电后，应立即用手把他拉开
为了探究“电流与电压的关系”，某同学设计了如图甲所示的电路．
（1）实验中，应保持______不变，调节滑片P，当电压表示数为2V时，电流表的示数如图乙所示，则电路中的电流为______A；
（2）多次测量，将记录的数据填在上表中，分析数据可以得出的结论是______；
（3）在上述实验结束后，该同学还想利用此电路探究“电流与电阻”的关系，并与上表中的第三次实验数据进行比较，于是他在原电路中，只将10Ω的定值电阻换成了15Ω．闭合开关后，发现电压表的示数___（选填“变大”、“变小”或“不变”），则他接下来的操作应该是______．
如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，电压表示数将______，电流表示数将______（均选填“变大”、“不变”或“变小”）。
如下图所示，为凸透镜的主光轴，为烛焰， 为烛焰在光屏上所成的像，根据凸透镜成像原理在下图中画出凸透镜的位置及其焦点（画出一个焦点即可）
阅读短文，回答问题：
防冻冷却液
汽车行驶时，发动机的温度会升得很高，利用防冻冷却液在散热器管道内循环流动，将发动机多余内能带走，使发动机能以正常工作温度运转。防冻冷却液主要由水和不易汽化、密度比水小的某种防冻剂（简称原液）混合而成，原液含量（防冻剂占防冻冷却液体积的比例）越高，防冻冷却液的比热容越小，防冻冷却液的凝固点和沸点与原液含量的关系图像见图23-1和图23-2所示。选用时，防冻冷却液的凝固点应低于环境最低温度10℃以下，而沸点一般要高于发动机最高工作温度5℃以上。
请回答下列问题：
(l)若用水代替防冻冷却液，在北方寒冷的冬天，停车时间比较长，会因水结冰容易导致散热器管道胀裂，为什么？因为当水结冰时， ，所以把散热器管道胀裂。
(2)设某品牌汽车的发动机工作温度为90~101℃，所在地区最低温度为－17℃，应选用何种较合适比例的防冻冷却液 （选填“35%”、“45%”、“55%”或“65%”)，简述选用理由： 。
(3)现有原液含量为75% 的防冻冷却液长时间使用后，由于汽化会减少，与原来相比，防冻冷却液的哪些物理量发生了什么变化，如何变化？(示例：体积变小)
① ，② ， ③ ，
④ ， ⑤ 。
用放大镜观察图案
水中山的“倒影”
游戏中的“手影”
钢勺在水面处“折断”
用放大镜观察图案 水中山的“倒影”游戏中的“手影” 钢勺在水面处“折断”
为凸透镜的主光轴，
为烛焰，
为烛焰在光屏上所成的像，根据凸透镜成像原理在下图中画出凸透镜的位置及其焦点（画出一个焦点即可）
