题目内容
【题目】在如图（a）所示的电路中，电源电压为12伏保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，电流表的表盘如图（b）所示。闭合开关S，求：
（1）通过电阻R1的电流I1。
（2）移动变阻器滑片P过程中，电流表A示数的最大变化量ΔI大。
（3）变阻器连入电路的最小电阻R2小。
【答案】（1）1.2安（2）1.2安（3）6.7欧
【解析】
(1)从图中可以看到，这是一个并联电路，电阻R1两端的电压等于电源电压大小，由欧姆定律可知
(2)假设电流表的示数最大，即
，那么这时流过滑动变阻器的电流是
这个电流大小没有超过量程，这时接入电路中的电阻大小是
这个电阻大小也没有超过量程，所以说符合题意
流过滑动变阻器的电流最小是
电流表的最小示数是
电流表A示数的最大变化量是
(3)当电流表的示数最大时，流过滑动变阻器的电流最大，可知
变阻器连入电路的最小电阻是
答：(1)通过电阻R1的电流是1.2A；(2)移动变阻器滑片P过程中，电流表A示数的最大变化量是1.2A；(3)变阻器连入电路的最小电阻约是
。

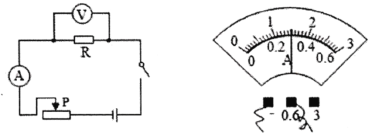

【题目】在实验“探究通过导体的电流与导体电阻的关系”时，小明设计的电路如图所示，实验得到的数据见下表：
实验次数 | 1 | 2 | 3 | 4 | 5 |
电流I/A | 0.40 | 0.20 | 0.18 | 0.10 | 0.08 |
电阻R/Ω | 5 | 10 | 15 | 20 | 25 |
（1）本探究过程中，需要使导体两端的________保持不变，使用了________法。
（2）在实验过程中，当把定值电阻由5Ω换为10Ω时，滑动变阻器接入电路中的电阻应________（选填“调大”、“调小”或“不调”）。
（3）分析表中数据可知，第________次实验存在问题，在处理数据时应排除掉。
（4）本次探究最终得到的结论是：在满足（1）条件时，通过导体的电流与导体的电阻成________比。
（5）该实验装置图还可以测量电阻，如果接入某一电阻，电压表的示数为1.5V，电流表的示数如图所示为________A，则可以求出这个电阻R的阻值为________。
【题目】图是公共厕所常见的一种感应干手器，将手放在干手器的风口下，干手器会自动送出温度适宜的风，当手离开出风口时，感应开关会自动停风关机。图是该干手器的简化电路图，其中R是加热电阻丝，M是吹风的电动机，S1是感应开关，S2是温控开关，会根据环境温度自动断开或闭合来控制加热电阻丝。该干手器的部分参数见下表。
额定电压 | 220V | 出风速度 | 95m/s |
电阻丝加热功率 | 1100W | 干手时间 | 8--12s |
电动机功率 | 550W | 感应距离 | 12cm |
（1）加热电阻丝R的阻值是多少？
（2）热风干手时，通过感应开关S1的电流是多少？
（3）环境温度较高，温控开关S2断开，干手器工作10s消耗的电能是多少？
