题目内容
按照题目的要求作图：
（1）如图甲，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂l1和阻力F2的示意图．
（2）完成图乙中的光路图．
（3）画出图丙中物体所受摩擦力和重力的示意图．
（1）如图甲，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂l1和阻力F2的示意图．
（2）完成图乙中的光路图．
（3）画出图丙中物体所受摩擦力和重力的示意图．

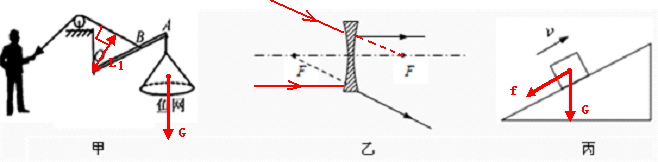

（1）过O点，做拉线的垂线，图中L1就是动力的力臂；阻力F2作用在鱼网的重心，方向竖直向下，如图甲所示；
（2）第一条光平行与主光轴射出，说明其指向凹透镜右侧的虚焦点；第二条光线指向凹透镜左侧的虚焦点，说明其是一条平行与主光轴的光线，如图乙所示；
（3）图中物体沿斜面向上运动，因此，摩擦力f的方向沿斜面向下，重力G作用在物体的重心，方向竖直向下，如图丙所示．
（2）第一条光平行与主光轴射出，说明其指向凹透镜右侧的虚焦点；第二条光线指向凹透镜左侧的虚焦点，说明其是一条平行与主光轴的光线，如图乙所示；
（3）图中物体沿斜面向上运动，因此，摩擦力f的方向沿斜面向下，重力G作用在物体的重心，方向竖直向下，如图丙所示．
