Question

某小组的同学要“探究并联电路干路和支路电流间关系”的实验中，

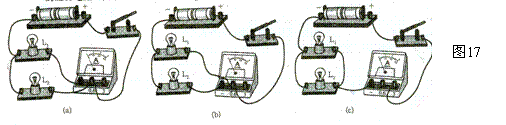

（1）连接了图中的三种电路，其中属于用电流表测L₂支路电流的电路是______
（2）该组同学测出表所示的数据，

L1支路电流	L2支路电流	干路电流
0.2A	0.3A	0.5A

由此得出的结论是：______．

Answer 1

解：（1）由电路图可知，图（a）中电流表测灯L₁的电流，
图（b）中电流表测灯L₂的电流，图（c）电流表测干路电流，故b正确；
（2）由表中实验数据可知：并联电路，干路电流等于各支路电流之和．
故答案为：（1）b；（2）并联电路，干路电流等于各支路电流之和．
分析：（1）电流表与所测电路串联．
（2）分析表中实验数据，根据实验数据得出实验结论．
点评：电流表应与被测电流串联；分析清楚电路结构、认真分析表中实验数据即可正确解题．
