题目内容

小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。

  （1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为        Ω。当环境温度升高时，热敏电阻阻值将       ，继电器的磁性将          （均选填“增大”、“减小”或“不变”）。

  （2）图甲中警铃的接线柱C应与接线柱    相连，指示灯的接线柱D应与接线柱      相连（均选填“A”或 “B”）。

  （3）图甲中线圈下端P的磁极是        极（选填“N”或“S”）。

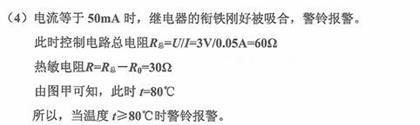

  （4）请计算说明，环境温度在什么范围内时，警铃报警。

（1）   70  、  减小 ，  增大

   （2）   B    ，  A     ”）。

   （3）S  极。
