Question

（1）图1是某人的眼球成像示意图．请在眼球前的方框内画上合适的透镜，来矫正他的视力．
（2）在图2中画出沿斜面向下滚动的小球对斜面压力的示意图（压力是指垂直压在物体表面上的力）．
（3）利用滑动变阻器、电源、开关、导线、灯泡设计一个简易调光灯电路，将电路图画在图3的虚线框内．

Answer 1

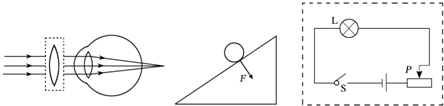

解：（1）由图可知，物体经眼镜成像在了视网膜后面，所以该眼睛是远视眼；远视眼需要佩戴凸透镜将光线会聚一些，这样像可以成在视网膜上，如图所示．
（2）在斜面上选取物体与接触面的点为压力的作用点，过压力作用点画垂直于斜面、带箭头的线段即为压力示意图，如图所示：
（3）将滑动变阻器与灯泡串联，与干电池、开关形成闭合回路，通过调节滑动变阻器，电路中的电阻不断变化，电流就不断变化，小灯泡消耗的电功率不断变化，就可以调节小灯泡的亮度了．
故答案为：

分析：（1）解决此题要知道远视眼的晶状体将光线会聚在视网膜之后，应该佩戴凸透镜进行矫正．
（2）先确定压力的作用点，即压力是接触面受到的力，因此作用点在斜面上，然后根据压力与接触面垂直的关系确定压力的方向；
（3）干电池电压不变，要想设计一个可调节小灯泡亮度的电路，必须使电路中的电阻不断变化．
点评：（1）很多同学把压力和重力混淆，认为压力就是重力，这是不正确的，物体只有位于水平面上时，压力的大小、方向才与重力相同；二小题题的关键是知道压力的作用点在接触面上，以及压力的方向是垂直于接触面，且指向被压物体的．
（2）电阻器与用电器串联，通过调节电阻器的阻值，能实现电路中电阻不断变化，从而控制电路中的电流不断变化．
