题目内容

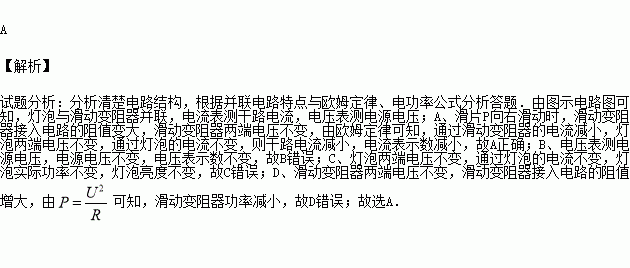

如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．电流表示数变小
B．电压表示数变小
C．灯L变亮
D．滑动变阻器消耗的功率变大
名校课堂系列答案
在“测定小灯泡的额定功率”的实验中，实验器材如图所示，小灯泡额定电压为2．5V。
（1）在方框内画出你设计的实验电路图。
（2）图中滑动变阻器的作用有两点，分别是：_____________；_____________。
（3）小赵同学连接好电路后，闭合开关时，发现灯光特别亮，这表明他在闭合开关前没有 。
（4）小赵同学移动滑动变阻器的滑片P，记下了三组对应的电压表和电流表的示数，如下表所示。由此可知，他在实验中，电流表选择的量程应该是 ；该小灯泡的额定功率是 W。
实验序号 | 电压表示数/V | 电流表示数/A | 电功率/W |
1 | 1．5 | 0．16 | |
2 | 2．5 | 0．2 | |
3 | 3 | 0．24 |
如图是小明“探究串联电路电流特点”的实验电路图：
（1）实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）。
（2）下表是某同学在实验中测得的三个不同位置的电流值，有一个位置的电流测量明显有误，其电流值是______，造成错误的原因是______。
电流表的位置 | A | B | C |
电流I/A | 0．32 | 0．32 | 1．6 |
（3）甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。 则甲的问题是：______；乙的问题是：______。
（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因可能是（ ）
A．通过灯泡的电流小
B．灯泡的灯丝断了
C．灯泡被短路
D．小灯泡靠近负极
（5）实验结束小明又借来一只电压表探究串联电路电压特点，他先将电压表正确接在A、B两点间测出了L1的电压，接着将电压表接A的导线改接到C点测L2的电压，你认为他的做法______（选填“正确”或“错误”）。
