题目内容

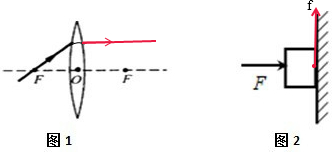

完成下列作图（1）在图1上画出入射光线透过凸透镜后的折射光线
（2）用力把一个物体压在竖直的墙壁上使其静止，请在图2上画出物体所受摩擦力的示意图
分析：（1）由图示可知，入射光线平行于主光轴，根据入射光线的特点，可以画出对应的折射光线．
（2）首先要明确摩擦力的方向，知道摩擦力是与重力为一对平衡力的，这样可判断其方向，再按照作图的要求进行作图即可．
（2）首先要明确摩擦力的方向，知道摩擦力是与重力为一对平衡力的，这样可判断其方向，再按照作图的要求进行作图即可．
解答：解：（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条入射光线对应的折射光线．故画图如下．
（2）物体处于静止状态，此时其重力与摩擦力是一对平衡力，在此，摩擦力的方向是竖直向上的．
作用点可选择在物体的接触面上，如图所示：
（2）物体处于静止状态，此时其重力与摩擦力是一对平衡力，在此，摩擦力的方向是竖直向上的．
作用点可选择在物体的接触面上，如图所示：
点评：（1）关于凸透镜，有三条特殊的入射光线：①平行于主光轴；②过焦点；③过光心的．每条特殊的入射光线对应的折射光线都有自己的特点．根据两者的对应关系可以告诉入射光线做出折射光线；也可以利用折射光线做出对应的入射光线．
（2）本题的解答对物体进行受力分析，明确摩擦力的方向是关键，要知道摩擦力与重力是一对平衡力．
（2）本题的解答对物体进行受力分析，明确摩擦力的方向是关键，要知道摩擦力与重力是一对平衡力．
