题目内容

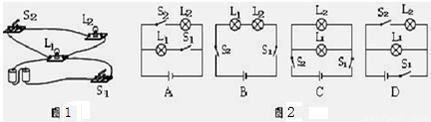

与图1所示实验电路相对应的电路图是图2中的哪一个，说明理由．

【答案】分析：先分析两个电灯的连接方式，再看开关的位置后，即可得出应是哪个图是正确的．
解答：解：对应的电路图是D．两个电灯是并联，S₂与L₂串联，控制L₂，开关S₁在干路上，控制整个电路．
点评：本题考查了电路的识别能力．应首先判断连接方式及开关的位置．
