题目内容
（13分）用“伏安法”测电阻，某实验小组实验时的电路如图甲所示．
(1)(3分)请用笔画线代替导线，将实物电路连接完整．
(2) (3分)正确连接电路后，闭合开关前滑片P应置于滑动变阻器的 端(填“左”或“右”)．
(3) (7分)如果身边只有一只电流表或电压表，利用一已知阻值为 R0的定值电阻、开关、导线、电源等器材也可以测出未知电阻 Rx，请仿照表中示例，设计测量R阻值的其他方法．
|
|

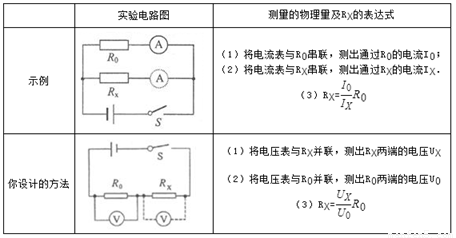

实验电路图 |
测量的物理量及Rx的表达式 |
|
示例 |
|
(1)将电流表与R0串联，测出通过Ro的电流L (2)将电流表与心串联，测出通过R，的电流J， (3) |
|
你设计的方法及测量结果的计算公式 |
|
|
【答案】
（1）如图：
（2）左； （3）如下表：
【解析】
试题分析：（1）滑动变阻器已经选择了下面接线柱，任意选择上面一个接线柱串联在电路中．如图．（2）为了保护电路中的用电器闭合开关前滑片P应置于最大阻值处即滑动变阻器的左端
（3）电路图如图所示
①将电压表与R0并联，测出R0两端的电压U0；
②将电压表与Rx并联，测出R两端的电压Ux
③
考点：伏安法测电阻的探究实验；实物的电路连接；电流表的读数方法；滑动变阻器的使用；欧姆定律的应用
