【题目】如图为“探究焦耳定律”的实验装置。两个相同的盒子中密封初温相同的等量空气，左右U型管中的液体初始时都液面相平。将串联的两电热丝通电一段时间后，右侧U型管中液面高度差比左侧大。下列说法正确的是
A. 通过U型管中液面的高度差判断电流产生热量的多少，这种方法是控制变量法
B. 右侧电阻丝的阻值比左侧小
C. 通过右侧电阻丝的电流比左侧小
D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
【答案】D
【解析】
A、电流通过导体产生热量的多少不能直接观察，但容器中的空气会热胀冷缩，会使U型管液面高度差发生变化，据此来判定电流产生热量的多少，这种研究方法叫转换法，故错误；
BC、容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，右侧U型管中液面高度差比左侧大，产生的热量多，由焦耳定律
可知，右侧电阻丝的阻值比左侧大，故BC错误；
D、在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，两边电阻丝的阻值不同，用于探究电流通过导体产生的热量多少与电阻大小的关系，故正确。
故选D.
高效智能课时作业系列答案
【题目】在探究“电阻上的电流跟两端电压关系”的实验过程中。
小刚同学做出了以下猜想：
A.电流跟电压成正比
电流跟电压成反比
电流跟电压无关
你认为合理的猜想是______
填字母
。你的依据是______。

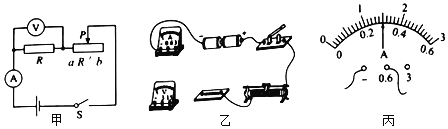

为了检验猜想是否正确，小刚设计了如图甲所示的电路图。其中电源为两节干电池，电阻R为
，变阻器
标有“
，1A”字样。
请你帮他选量程，电压表应选______量程。
按电路图将乙图中未连接处补画上。
（______）
下表是小刚记录的数据，从数据中可以看出小刚是将变阻器的滑片向______填电路图上的a或
移动的。请你替小刚写出结论，填在下表中。
实验次数 | 1 | 2 | 3 |
电压 | 1 | 2 | 3 |
电流 |
|
|
|
结论 | ______ | ||
小刚还想用这个电路测一下小灯泡的电阻和电功率，于是他将电阻R换成一只额定电压是
的小灯泡阻值约为
。闭台开关s后，当电压表的示数为时，电流表示数如图丙所示，则小灯泡的电阻是______
，额定电功率为______W。
【题目】小刚同学要测量额定电压为3.8V小灯泡的额定功率。
（1）连接不完整的实物电路如图所示，请用笔画线代替导线，完成实物电路连接。
（______）
（2）闭合开关前应把滑动变阻器的滑片调到_____（选填“左”或“右”）端。
（3）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：A．可能是灯丝断了B．可能是小灯泡短路C．可能是变阻器开路。究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
电流表 | 电压表 | 判断结果 |
示数不为零 | 示数为零 | _______ |
示数为零 | 示数不为零 | _______ |
示数为零 | 示数为零 | _______ |
（4）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图所示，则通过小灯泡的电流为______A，小灯泡的额定功率为_______W。
