题目内容
现要保持电压
U不变，探究电流I随电阻R变化的情况。(1)

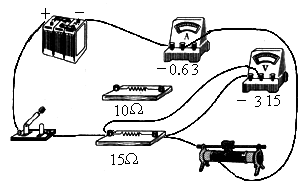

要求：第一次是把15Ω的电阻接入电路，调节滑动变阻器的阻值，使电压表的示数为2.5V，读取电流表示数。请你根据要求在图中连接第一次实验所需的电路。
(2)
若将15Ω的电阻换成10Ω的电阻后。①闭合开关，电压表的示数将
________。②按照你连接的电路，你应该向
_______移动滑动变阻器的滑片。并详细叙述你接下来的操作过程：_________________________________。
答案：略
解析：
解析：
|
(1) 电路连接如
(2 )①变小②左；观察电压表直到其示数为2.5V，读取电流表的示数。能抓取实验中的数值信息分析来选择器材和量程。 |
