题目内容

如图甲是一种常见的热水袋，图乙是它的简化电路图,其性能指标如下表:

额定电压	额定加热功率	指示功率	袋内充水	自动断电温度
220V	400W	≤0.2W	1kg	65℃

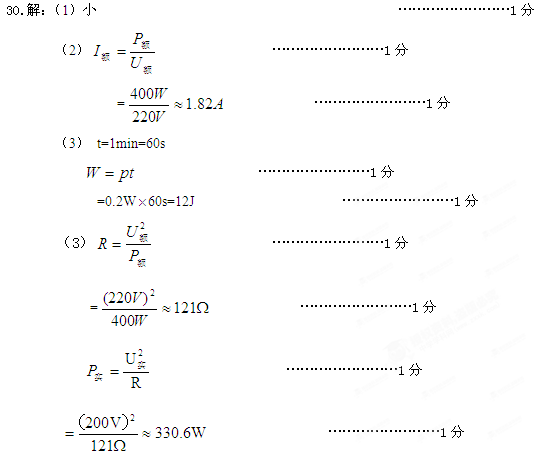

（1）由题意可知，发热体R的电阻比指示灯L的电阻要（填“大”或“小”）得多。

（2）正常工作时通过电阻R的电流是多少？

（3）若正常工作时小灯泡的功率为0.2W，那么小灯泡正常工作1分钟消耗多少电能？

（4）当实际电压为200V时，该电热水袋的实际加热功率约为多少？

解析:略

练习册系列答案

相关题目

如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．
（1）由表格可知，发热体R的电阻要比红色指示灯L的电阻

小

（选“大”或“小”）得多；
（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关

串联

（选填“串联”或“并联”）起来使用；
（3）当热水袋原来的温度是15℃时，在额定电压下加热8min指示灯就熄灭了，则此过程中水吸收的热量是

额定电压	220V	袋内装水	1L
额定热功率	500W	自动断电温度	65℃
指示功率	≤0.2W	自动断电温度	65℃

请回答下列与家用电器有关的问题．

（1）现有两个额定电压分别为12V和6V，电阻不变的小型电热器．甲同学认为将两个电热器串联后接入18V的电源上就可以使他们正常工作：乙同学认为将两个电热器串联后接入18V的电源上并不能使他们正常工作，请你作出判断并说明理由．
（2）如图a所示为某种型号的电热饮水机的电路图．接通加热开关K，制热指示灯亮，电加热器给贮水箱中的冷水加热．当贮水箱中的水温达到90℃时，停止加热，制热指示灯灭，保温指示灯亮．如此反复，使贮水箱中的水温保持在80℃-90℃之间．如果水温意外超过98℃，其中一个温控器会终止电加热器对贮水箱中的水的加热，并需要通过手动复位后饮水机才会恢复正常，该温控器叫做过热温控器．根据电路图可知，图中温控器

为过热温控器（选填“A”或“B”）．再加热过程中，温控器A处于

状态；温控器B处于

状态；在保温阶段，温控器A处于

状态，温控器B处于

状态（以上均选填“闭合”或“断开”）．
（3）上题中的电加热器为“220V，500W”的电热丝，电路中的指示灯为“4V，0.02A”的发光元件，为实现正常指示，电路中的电阻R₂

（选填大于、等于或小于）R₃，其中R₂=

Ω．
（4）上题中的电热饮水机不能煮沸水．如图b所示，是一种常见的可以煮沸水的电开水壶，电开水壶的容积为1L．如图c所示，是用温度传感器测量得到的电开水壶在加热和冷却过程中温度随时间变化的图线，请利用图线，求加热过程中水吸收热量的功率．
（5）如果给如图b所示的电开水壶加装一个自动加热功率控制器，当电开水壶将水煮沸后自动调整加热功率时水温保持在80℃，请利用图线，求保温时的电加热功率．

如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示.

（1）由表格可知，发热体R的电阻要比红色指示灯L的电阻   （选“大”或“小”）得多；
（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关        （选填“串联”或“并联”）起来使用；
（3）当热水袋原来的温度是15℃时，在额定电压下加热8min指示灯就熄灭了，则此过程中水吸收的热量是        J，电热水袋的发热效率为        ％.

额定电压	220V	袋内装水	1L
额定热功率	500W	自动断电温度	65℃
指示功率	≤0.2W	自动断电温度	65℃

如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示.

（1）由表格可知，发热体R的电阻要比红色指示灯L的电阻（选“大”或“小”）得多；

（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关（选填“串联”或“并联”）起来使用；

（3）当热水袋原来的温度是15℃时，在额定电压下加热8min指示灯就熄灭了，则此过程中水吸收的热量是 J，电热水袋的发热效率为％.

额定电压	220V	袋内装水	1L
额定热功率	500W	自动断电温度	65℃
指示功率	≤0.2W

如图甲所示是一种常见的电热水袋，图乙是它的结构示意图，其性能指标如下表所示．
（1）由表格可知，发热体R的电阻要比红色指示灯L的电阻（选“大”或“小”）得多；
（2）为了使用电热水袋更加安全，有的电热水袋里使用双重温控开关保护，也就是把两个温控开关（选填“串联”或“并联”）起来使用；
（3）当热水袋原来的温度是15℃时，在额定电压下加热8min指示灯就熄灭了，则此过程中水吸收的热量是J，电热水袋的发热效率为%．
额定电压 220V 袋内装水 1L
额定热功率 500W 自动断电温度 65℃
指示功率 ≤0.2W
