题目内容
16．
小亮同学想在房间里安一盏灯和一个带开关的三孔插座，请设计出电路图，并将图画在指定方框内．
分析 （1）开关控制灯泡时，火线首先进入开关然后进灯泡，零线直接进入灯泡．
（2）三孔插座接法：上孔接地线，左孔接零线，右孔接火线．

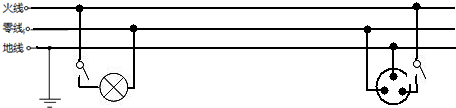

解答 解：（1）火线首先进开关然后进灯泡，零线直接进入灯泡．
（2）三孔插座接法：上孔接地线，左孔接零线，右孔接火线．由于插座上带开关，所以开关应该接在插座的火线上；如图．
点评 掌握家庭电路中灯泡、开关、三孔插座、两孔插座、保险丝的接法．
