题目内容
按照题目要求作图．

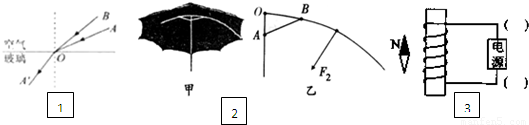

（1）图1中，OA′是光线AO的折射光线，请在图中大致画出入射光线BO的折射光线．
（2）如图2甲，当伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力F2，支点为O，请你在乙图中画出支撑杆AB对骨架的动力F1的大致方向及阻力臂L2．
（3）请根据图3中小磁针静止时的指向，标出通电螺线管的N、S极和电源的正、负极．
【答案】分析：（1）在光的折射规律中，入射角变大折射角也变大，入射角变小折射角也变小，先分析入射光线AO和BO，入射角的大小，就能判断出对应的折射角的大小，从而根据OA′画出BO的折射光线OB′．
（2）力臂是支点到力的作用线的距离，因此要先确定支点，然后判断力的方向，再过支点做出力的作用线的垂线，支点到力的作用线的距离，即为所求作的力臂．
（3）根据磁极之间的作用规律确定螺线管的NS极，再由右手螺旋定则可知电流的方向及电源的正负极．
解答：解：
（1）入射光线AO和BO，BO入射角小，所以BO的折射光线OB′的折射角也较小，OB′应画在OA′和法线之间，如图所示：
（2）图中支点为O点，延长AB即为支撑杆AB对骨架的动力F1，阻力臂是支点到阻力作用线的垂线段，如图所示：
（3）由图可知，小磁针静止时N极向上，根据磁极间的作用规律可知，螺线管下端为N极，上端为S极；用右手握住螺线管，大拇指向上，则四指所指的方向为电流方向，故说明电流由上端流入，即电源的上端为正极；答案如图所示：
点评：（1）折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，折射角随入射角的增大而增大．
（2）考查力和力臂的画法，关键要知道画力臂时，必须找准支点和力的作用线．
（3）本题要求灵活运用磁极间的作用规律和安培定则．
（2）力臂是支点到力的作用线的距离，因此要先确定支点，然后判断力的方向，再过支点做出力的作用线的垂线，支点到力的作用线的距离，即为所求作的力臂．
（3）根据磁极之间的作用规律确定螺线管的NS极，再由右手螺旋定则可知电流的方向及电源的正负极．
解答：解：
（1）入射光线AO和BO，BO入射角小，所以BO的折射光线OB′的折射角也较小，OB′应画在OA′和法线之间，如图所示：
（2）图中支点为O点，延长AB即为支撑杆AB对骨架的动力F1，阻力臂是支点到阻力作用线的垂线段，如图所示：
（3）由图可知，小磁针静止时N极向上，根据磁极间的作用规律可知，螺线管下端为N极，上端为S极；用右手握住螺线管，大拇指向上，则四指所指的方向为电流方向，故说明电流由上端流入，即电源的上端为正极；答案如图所示：
点评：（1）折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，折射角随入射角的增大而增大．
（2）考查力和力臂的画法，关键要知道画力臂时，必须找准支点和力的作用线．
（3）本题要求灵活运用磁极间的作用规律和安培定则．
