在“用电流表测电流”的实验中，某同学连接的电路如图所示．
（1）连接电路前，开关应______；
（2）闭合开关后，观察到灯L₁______，L₂______；（选填“发光”或“不发光”）
（3）通过分析电路连接情况，请指出该电路存在的问题是______（写出一条即可）；
（4）请在原图上只改动一根导线，符合L₁、L₂并联，电流表A₁测干路电流，A₂测灯L₂的电流，开关控制所有用电器，并在虚线框内画出相应的电路图．（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）．

Answer 1

解：（1）为防止连接实物电路图的过程中出现电流过大烧毁元件的现象发生，
连接实物时开关必须处于断开的状态；
（2）由实物图可知：灯L₁正常接在电路中，灯泡L₂被短路，因此灯L₁发光，灯L₂不发光；
（3）该电路存在的问题是：电流表A₁与L₂并联，L₂被短路，电路中的问题还有：电流表A₂正负接线柱接反了；

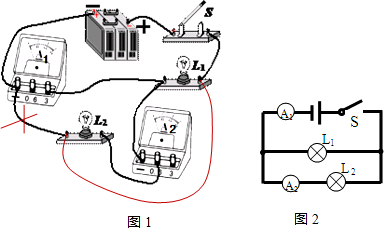

（4）根据题目要求，两灯并联，电流表A₁测干路电流，串联在干路中，A₂测灯L₂的电流，与L₂串联在同一支路中，开关控制所有用电器，开关串联接在干路中，实物电路图如图1所示，根据实物电路图作出实验电路图，如图2所示．
故答案为：（1）断开；（2）发光；不发光；（3）L₂被短路或电流表A₂正负接线柱接反；
（4）实物电路图如图1所示；电路图如图2所示．

分析：（1）在连接实物图时，为防止电路中电流过大烧坏电路元件，开关应处于断开状态；
（2）电流表在电路中相当于导线，从实物图可知：导线直接接到了灯泡L₂的两端，则导致L₂短路，据此分析即可；
（3）从电路的连接以及电流表的接线柱选择方面来分析即可；
（4）根据两只电流表分别测干路和支路电流，就要求一个电流表在干路，一个在支路对电路进行改动；两个灯泡并联，开关S和电流表A₁位于干路，电流表A₂与灯泡L₂串联，根据实物图画出电路图．
点评：此题主要考查的知识点是电流表的连接和使用；应明确并联电路的连接方式，注意电流表“+”进“-”出的连接要求．解决此类问题的关键是会根据表格分析实验数据，理解并联电路的电流特点，会使用电流表测量电路中的电流．
