Question

（1）画出图甲中光的折射光线；
（2）在图乙中画出静止在草地上的足球的重力示意图；
（3）将丙图中的光路补充完整．

Answer 1

分析：（1）要解决此题，需要掌握光的折射规律：折射光线与入射光线和法线在同一平面内；折射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向法线方向偏折，折射角小于入射角．
（2）重力是作用在物体上的力，作用点画在物体的几何中心，方向是竖直向下的；
（3）仔细观察入射光线的特点，根据凸透镜的三条特殊光线作图．

解答：解：（1）过入射点垂直界面作出法线，根据折射定律的内容，折射角小于入射角，在水中法线的另一侧作出折射光线；

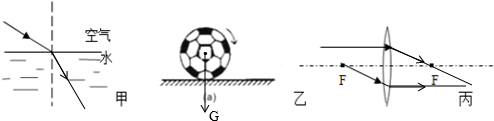

（2）过物体的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示．如图所示：
（3）入射光线与主光轴平行，则折射光线过焦点．通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：

点评：本题考查了力的示意图的画法，光的折射作图，凸透镜三条特殊光线的作图，是一道综合作图题．
