题目内容
（1）如图甲所示，工人用200N的沿斜面向上的推力，将一个物重为300N的木箱推上斜面．请作出木箱受到的重力和推力的示意图．
（2）如图乙所示，杠杆OA处于平衡状态，在图中分别画出力F和G对支点0的力臂LF和LG
（3）请根据平面镜成像特点，在图丙中画出物体AB在平面镜MN中所成的像A′B′．
（4）如图丁所示，根据磁感线的方向，标出通电螺线管和小磁针的N、S极及电源的正、负极．
解：

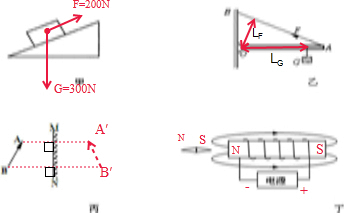

（1）重力的方向总是竖直向下的，推力的方向是沿斜面向上，如图所示：
（2）由支点O向F的作用线做垂线，垂线段的长度为F的力臂，如图中LF所示；由支点O向G的作用线做垂线，垂线段的长度为G的力臂，如图中LG所示；
（3）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（4）在磁体外部，磁感线总是从磁体的N极发出，最后回到S极．所以螺线管的左端为N极，右端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极．根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电源的右端为正极，左端为负极．
分析：（1）重力的示意图：从力的作用点起沿力的方向画一条带箭头的直线．重力的方向是竖直向下的，推力的方向是沿斜面向上；两个力的作用点可以都画在重心．
（2）力臂是从支点到力的作用线的距离，由支点向力的作用线做垂线，垂线段的长度即为力臂．
（3）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．
（4）①根据图中磁感线方向，先判断螺线管的两个磁极；②根据磁极间的相互作用再判断小磁针的磁极；③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．
点评：第一问考查了推力和重力的示意图，是一道基础题，画图时注意它们的方向是不同的．
第二问考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．
第三问考查了如何作出物体在平面镜中的像．在作出物体在平面镜中所成的像时，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧．
第四问考查了通电螺线管、小磁针磁极的判断又考查了电流方向的判断，一环扣一环也是易错题，要求学生步步仔细才行．
（1）重力的方向总是竖直向下的，推力的方向是沿斜面向上，如图所示：
（2）由支点O向F的作用线做垂线，垂线段的长度为F的力臂，如图中LF所示；由支点O向G的作用线做垂线，垂线段的长度为G的力臂，如图中LG所示；
（3）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（4）在磁体外部，磁感线总是从磁体的N极发出，最后回到S极．所以螺线管的左端为N极，右端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极．根据安培定则：伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，即电流是从螺线管的右端流入的．所以电源的右端为正极，左端为负极．
分析：（1）重力的示意图：从力的作用点起沿力的方向画一条带箭头的直线．重力的方向是竖直向下的，推力的方向是沿斜面向上；两个力的作用点可以都画在重心．
（2）力臂是从支点到力的作用线的距离，由支点向力的作用线做垂线，垂线段的长度即为力臂．
（3）平面镜成像的特点是：像与物关于平面镜对称，可以先作出物体A、B端点AB的像点A′、B′，连接A′、B′即为物体AB在平面镜中所成的像．
（4）①根据图中磁感线方向，先判断螺线管的两个磁极；②根据磁极间的相互作用再判断小磁针的磁极；③最后根据安培定则判断螺线管中电流的方向，标出电源的正负极．
点评：第一问考查了推力和重力的示意图，是一道基础题，画图时注意它们的方向是不同的．
第二问考查了有关力臂的画法，首先要掌握力臂的概念，找出支点和力的作用线，从而正确地画出力臂．
第三问考查了如何作出物体在平面镜中的像．在作出物体在平面镜中所成的像时，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧．
第四问考查了通电螺线管、小磁针磁极的判断又考查了电流方向的判断，一环扣一环也是易错题，要求学生步步仔细才行．
