题目内容

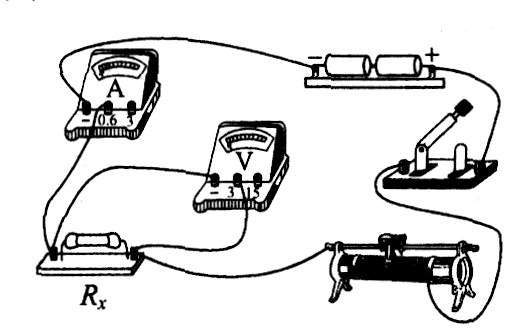

用“伏安法”测电阻，小华实验时的电路如图甲所示.
(1)请用笔画线代替导线，将实物电路连接完整.
(2)正确连接电路后，闭合开关前滑片P应置于滑动变阻器的 (选填“左”或“右”)
(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据试验数据可得Rx= Ω。
(1)请用笔画线代替导线，将实物电路连接完整.
(2)正确连接电路后，闭合开关前滑片P应置于滑动变阻器的 (选填“左”或“右”)
(3)测量时，当电压表的示数为2.4V时，电流表的示数如图乙所示，则I= A，根据试验数据可得Rx= Ω。
(4)如果身边只有一只电流表或电压表，利用一已知阻值为
的定值电阻、开关、导线、电源等器材也以测出未知电阻
.请仿照表中示例，设计测量
阻值的其他方法．
的定值电阻、开关、导线、电源等器材也以测出未知电阻.请仿照表中示例，设计测量阻值的其他方法．
(1)
(2)左；
(3)0.5 ； 4.8；

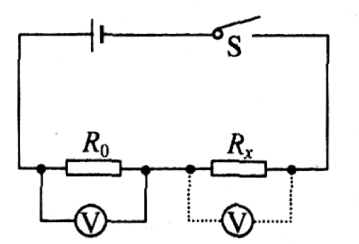

(4)
①将电压表与
并联，测出
两端的电压
；
②将电压表与
并联，测出
两端的电压
；
(其他答案合理也可)
(2)左；
(3)0.5 ； 4.8；
(4)
①将电压表与
并联，测出两端的电压；②将电压表与
并联，测出两端的电压；(其他答案合理也可)
