题目内容
（09绍兴）小敏设计了一种“闯红灯违规证据模拟记录器”，如图甲，拍摄照片记录机动车辆闯红灯时的情景。
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆。光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光。
回答下列问题：

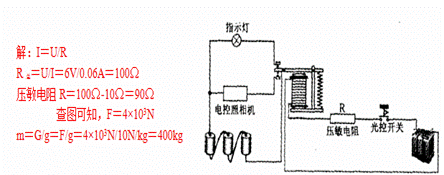

(1)根据工作原理，将电路连接完整。
(2)要记录违规闯红灯的情景，光控开关应在接收到 光(填“红”、“绿”或“黄”)时，自动闭合。
(3)由图乙可知，压敏电阻R的阻值随受到压力的增大而 。
(4)已知控制电路电压为6V，继电器线圈电阻10欧，当控制电路中电流大于0.06安时，衔铁被吸引。通过计算说明，只有质量超过多少千克的车辆违规时才会被拍照记录。
红、减小
