题目内容
按照题目要求作图。

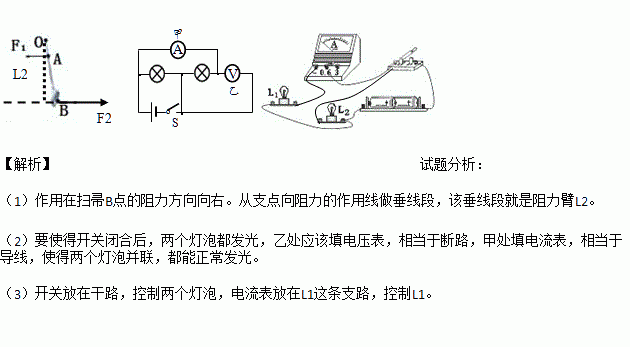

（1）如图甲，小华用笤帚在扫地，O为支点，作用在A点的动力为F1．在图（b）中画出作用在B点的阻力F2的示意图及其力臂l2．
（2）如图乙所示, 请在甲、乙两处的“○”内填入电流表或电压表的符号,满足S闭合时两灯均能发光．
（3）按要求将丙图所示的电路连接好。要求：灯L1和L2并联连接，开关控制两盏灯，电流表测量通过灯L1的电流．
阅读快车系列答案小华同学要做“测量小灯泡的功率”的实验，找来了额定电压为2．5V 的小灯泡。请你跟随小华边实验边思考，逐一回答下面的几个问题。
（1）请根据如图的电路图，用笔画线代替导线，将图中的电路元件连接成实验电路。（连线不交叉）
（2）小华刚连接完最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。在一旁观察的小雨一惊，提醒小华实验中有问题。小华想，我的实验连线没有出问题啊！请你帮助小华找出实验中两个操作不当之处：
①____________________________；
②____________________________。
（3）排除故障后，调节滑动变阻器测得如表中所示的三组数据，第1次实验时电流表示数如图甲所示，则电流表读数为________ A。小电灯的额定功率为 W，此时小灯泡的电阻为 Ω。
实验次数 | 1 | 2 | 3 |
电压U/V | 2．0 | 2．5 | 2．8 |
电流I/A | 0．30 | 0．32 |
（4）小华根据测量灯泡实际功率的多组实验数据，作出了，I-U图象如图乙所示。结果发现图线不是直线，这表明灯泡的电流与电压不成正比。小华很纳闷，请你帮助他分析原因__________________。
（5）若在实验中闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的_____造成的（填代号）。
A．灯泡L短路
B．灯泡L断路
C．滑动变阻器某处开路
D．开关S接触不良
（6）做完实验后，小华将“测量小灯泡的功率”实验与以前做过的“伏安法测量定值电阻阻值”的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：___________。
为了比较水和沙子容热本领的大小，小明做了图所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下：
质量/g | 升高10℃所需要时间/s | 升高20℃所需时间/s | 升高30℃所需时间/s | |
沙子 | 30 | 64 | 89 | 124 |
水 | 30 | 96 | 163 | 220 |
（1）在此实验中，用加热时间的长短来表示物质 ；
（2）分析下表中的实验数据可知: （沙子/水）比热容小；
（3）如果加热相同的时间，质量相同的水和沙子， （沙子/水）升高的温度更高．
