在如图所示的电路中.电源电压保持不变.电阻R1的阻值为40Ω.闭合开关S.电流表A1的示数为0.3A.电流表A的示数为0.5A．求:(1)电源电压U,(2)通过R2的电流.R2的电阻,(3)电阻R2消耗的功率．题目和参考答案——青夏教育精英家教网—

题目内容

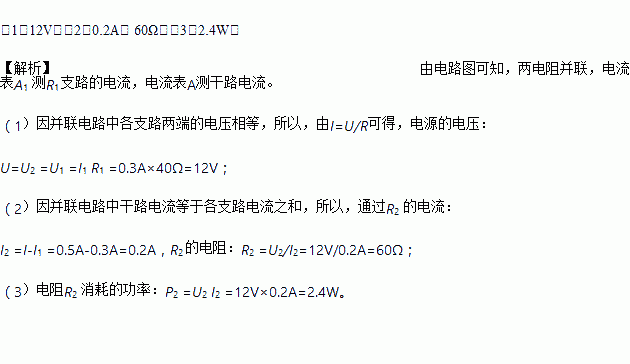

在如图所示的电路中，电源电压保持不变，电阻R1的阻值为40Ω，闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A．求：

（1）电源电压U；

（2）通过R2的电流，R2的电阻；

（3）电阻R2消耗的功率．

练习册系列答案

相关题目

在太阳内部，氢原子核在超高温下发生_______，释放出巨大的核能；核电站利用的是核反应堆内的铀核发生_______时所释放的核能来发电的．（填“聚变”或“裂变”）

下列说法中正确的是 ( )

A. 电动机是电磁感应现象的应用 B. 太阳能电池工作时将光能转化成化学能

C. 指南针静止时，N极指向地磁南极 D. 我国交流电在1秒内改变方向50次

如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b的过程中（）

A. 电流表示数变化了0.6 A

B. 电压表示数变化了4 V

C. R1消耗的电功率变化了5 W

D. 电路消耗的总功率变化了6 W

在如图所示的光现象中，属于光的直线传播现象的是（）

A. 铅笔“折了” B. 手影形成 C. 海市蜃楼 D. 水中“倒影”

设计一个自动防盗报警电路。要求：晚间开关S闭合后，当房门被打开时，细导线EF被扯断，电铃发声自动报警。请你按要求连接如图所示的电路元件。

如图所示，健身器是人们喜爱的运动装置，图（a）装置主要由__________组合而成的（选填“杠杆”、“定滑轮”或“动滑轮”）。当有人用力将图（b）装置右端下方的重物拉起时，重物的重力势能将_________，利用此装置的目的主要是为了__________（选填“省力”、“省距离”或“改变用力的方向”）。

达·芬奇既是一位伟大的艺术家，同时也是一位伟大的发明家。如图是达·芬奇设计的一架投石机，试用学过的物理知识解释下列问题。

（1）投石机将巨石抛出后，巨石仍能继续向前飞行的原因是什么？

（2）为什么速度相同的巨石，质量越大，击中目标后，对目标的伤害越大？

掷出去的铅球，最后要落回地面，这是由于（）

A. 铅球具有惯性 B. 铅球离开手后不受力的作用

C. 铅球受到平衡力的作用 D. 铅球受到重力的作用
