题目内容

在图甲所示的电路中，若电源电压为3 V，电流表A1、A2的示数如图乙所示，则通过R1的电流是____A，R2的阻值是____Ω。

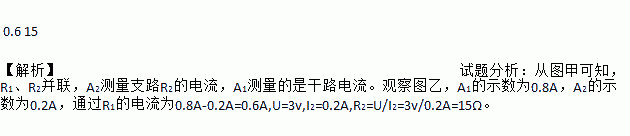

0.6 15 【解析】试题分析：从图甲可知，R1、R2并联，A2测量支路R2的电流，A1测量的是干路电流。观察图乙，A1的示数为0.8A，A2的示数为0.2A，通过R1的电流为0.8A-0.2A=0.6A,U=3v,I2=0.2A,R2=U/I2=3v/0.2A=15Ω。
练习册系列答案
相关题目

要想使一台直流电动机的转速增大一些，下列方法中错误的是( )

A. 增大线路中的电流 B. 更换电源，用电压较高的直流电源

C. 将原磁场加强 D. 将磁体的磁极对调一下

D 【解析】A、增大线圈中通过的电流后,线圈受力将增大,线圈转动的速度将变大,故A可行; B、增大电压后也可增大线圈中的电流,从而增大线圈受力,线圈转动的速度将变大,故B可行; C、再增加一个磁体,使该磁体产生的磁场与原有的磁场方向一致,使原磁性更强,可以增大线圈受力,线圈转动的速度将变大,故C可行; D、对调磁极只会将线圈受力反向,不会改变线圈受力的大小,线圈转动的速度将不变,...

科学研究发现，任何物质都是由分子组成的，分子十分微小，它的直径数量级一般为10－10m，合________nm。分子由原子组成，原子由__________和带负电的电子组成。请将下列事物按照由小到大的顺序排列：____________(填代号)。

A. 原子

B. 电子

C. 分子

D. 地球

0.1 原子核 BACD 【解析】1nm=10-9m，分子十分微小，它的直径的数量级一般10-10m，合0.1nm；电子和原子核构成原子，原子构成分子，分子构成生物体，地球上有很多的生物体和其它物质，地球又是宇宙中的一员，故由小到大的顺序排列BACD，．

如图所示，在探究弹簧长度与力的关系时，选取甲、乙、丙、丁完全相同的四根弹簧，将甲、乙弹簧左端固定在墙上，用大小为F的力拉甲的右端，用大小为F的力压乙的右端，在丙弹簧左右两端施加大小为F的拉力，在丁弹簧左右两端施加大小为F的压力。当四根弹簧都水平静止时，它们的长度分别是L甲、L乙、L丙、L丁，则(　　)

A. L乙＝L丁＜L甲＝L丙 B. L甲＝L乙＜L丙＝L丁

C. L丁＜L乙＜L甲＜L丙 D. L甲＝L乙＝L丙＝L丁

A 【解析】解答：弹簧受到的拉力与其伸长量（弹簧实际长度与原长之间的差值）成正比；而图甲和丙都是使弹簧伸长的，图乙和图丁都是让弹簧压缩的，图甲和图丙上的作用力相同，故伸长的长度相同；图乙和图丁上的作用力相同，故压缩的长度相同，故有L乙＝L丁＜L甲＝L丙；故A正确；

下列估测数据中最接近实际的是(　　)

A. 八年级物理教材的质量约为2kg B. 托起两个鸡蛋所用的力大约是1N

C. 一名初中生的重力约为200N D. 一辆汽车受到的重力约为1000N

B 【解析】解答： A. 八年级上册物理课本的质量在400g＝0.4kg左右，受到的重力大约为G＝mg＝0.4kg×10N/kg＝4N.所以A不符合生活实际；B.用手托起两个鸡蛋的力约为1N，所以B符合生活实际；C. 一个中学生的质量在45kg左右，受到的重力大约为G＝mg＝45kg×10N/kg＝450N，所以C不符合生活实际；D. 一辆汽车的质量在400kg左右,，受到的重力为G＝mg＝...

如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（ ）

A. 电压表V的示数变小，电流表A2示数变大

B. 灯泡变亮，电流表A2示数变小

C. 电压表V的示数不变，灯泡亮度不变

D. 电流表A1示数不变，电流表A2示数变大

C 【解析】【解析】 A、当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中，滑动变阻器接入电路的电阻减小，由欧姆定律可知，通过滑动变阻器的电流增大，即电流表A2示数变大；而电压表测量电源电压，因此电压表示数不变；故A错误； B、由于并联电路中，各支路互不影响，因此灯泡的亮度不变；故B错误； C、因为电压表测量电源电压，因此电压表示数不变；灯泡亮度也不变，故C正确； ...

甲、乙两电阻的电压之比为2∶1，已知它们的电阻之比为2∶3，则通过它们的电流之比是( )

A. 1∶1 B. 2∶1 C. 4∶2 D. 3∶1

D 【解析】通过甲、乙两电阻的电流之比为：，故选D.

关于光现象，下列说法错误的是

A．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散

B．影子是由于光的直线传播形成的

C．物体在平面镜中成正立、放大的实像

D．光从空气射入水中后传播速度会变小

C 【解析】 试题分析： A．太阳光通过三棱镜会分解成多种色光，这种现象叫光的色散，是正确的，不符合题意；B．影子是由于光的直线传播形成的，是正确的，不符合题意；C．物体在平面镜中成正立、等大的虚像，是错误的，符合题意；D．光从空气射入水中后传播速度会变小，是正确的，不符合题意。故本题正确选项是C。

下列做法会使蒸发变慢的的是（   ）

A. 冬天，用电热吹风吹湿了的头发     B. 湿衣服晾在阳光直射的地方

C. 把抹布卷成一团           D. 用扫帚把地面的积水向周围扫开

C 【解析】A．冬天，用电热吹风吹湿了的头发，可加快空气流动、提高温度，加快了水的蒸发，故A不符合题意；B．湿衣服晾在阳光直射的地方，提高了温度，加快了水的蒸发，故B不符合题意；C．把抹布卷成一团，减小了液体的表面积，可有效减慢蒸发，故C符合题意；D．用扫帚把地面的积水向周围扫开，增大了液体的表面积，加快了水的蒸发，故D不符合题意.故答案为：Ｃ．
