题目内容
如图所示，图甲是一单刀双掷开关的实物图，它的符号如图乙所示．图丙是单刀双掷开关对电路控制作用的一个实例，当S与“1”接触时，灯泡
发光，当S与“2”接触时，灯泡
发光．
现有如下器材：一个电源(两极间电压保持不变，但电压数值未知)，一个电阻箱(用
表示)，一个待测电阻(用
表示)，一个电压表(最大量程大于电源两极间电压)，一个单刀双掷开关，导线若干．
(1)根据以上所给器材，设计一个能测量并计算出待测电阻的规范电路图(连接好后在实验过程中不能拆卸)．
(2)写出测量的操作步骤及所测量的物理量．
(3)写出用测量量计算的表达式：________．
答案：
解析：
解析：
|

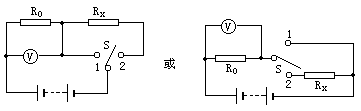

(1)如图
(2)步骤：S接1时测出电源两极间电压U；S接2时测出 (3) |
两端电压
．
