题目内容
在图中，用铅笔画线代替导线将图中的实物连接起来（导线不许交叉），并在右侧方框内画出其对应的电路图。要求：两只电灯并联，电流表能测量通过L2的电流(电路中的总电流约为0.6安)。
【答案】

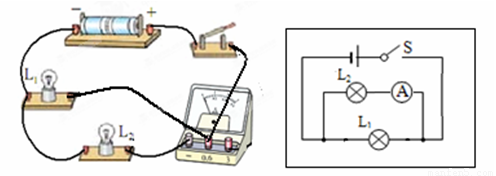

答案如下图所示
【解析】
试题分析：在设计电路中根据所给条件判断电路的连接方式，确定电表、开关的位置，最后补充完成电路。本题中灯L1、L2并联，电流表测L2的电流，要使电流表与L2串联，开关控制整个电流。在连接实物图时要注意电流的位置及电流表的正负接线柱，根据电路中的电流大小选择合适的量程。
考点：电路设计、画电路图
