【题目】阅读短文，回答问题

雨水探测器

雨水探测器是一种自动检测雨水的装置．

雨天乘车时我们会发现．有些汽车刮水器的刮动速度会随着雨的大小自动调节，雨停后，刮水器自动停止工作，主要原因就是在它的工作电路中安装有雨水探测器，雨水探测器的主要部件是探测金属网．

某同学将高为3h检测金属网竖立在容器中，设计如图乙所示电路探究“检测金属网在电路工作中作用”将ab接入图乙电路时电流表无示数，向容器中逐渐加入雨水，记录检测网浸入雨水中的深度与电流表的示数，实验数据记在下表中．

检测网浸入雨水中的深度H

h

2h

3h

电流表的示数I/A

0.16

0.25

0.32

（1）分析实验数据可知，雨水是__（导体/绝缘体）．

（2）根据影响导体电阻大小的因素可知，检测网接入电路的电阻变化是由导体的__变化引起的．

（3）下列说法中不正确的是__

A．电路工作时，a处电流与b处电流相等

B．检测网浸入雨水中越深，ab间电阻越大

C．检测网浸入雨水中越深，ab间电阻越小

D．检测网浸入雨水中越深，电阻R的功率越大

（4）利用表中数据在图丙坐标系中作出检测网浸入水中的深度与电流关系的图象．

（5）图丁是某同学设计的刮水器电路，经分析发现，在无雨水时，电动机不能转动，请在此电路中加装一个电学元件，在无雨水时控制电动机的转动与停止．

【答案】 导体 横截面积 B 见解析 见解析

【解析】解答：(1)由题意“将ab接入图乙电路时电流表无示数，向容器中逐渐加入雨水，电流表有示数”可知，雨水是导体；(2)分析表中数据可知，检测网浸入雨水中深度越深，电流表示数越大，由I＝可知，电路中的总电阻变小，a、b间接入电路的电阻在变小，根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的横截面积变化引起的；(3)电路工作时，a、b两处串联在电路中，因串联电路中各处的电流相等，所以，a处电流与b处电流相等，故A正确；由表格数据可知，检测网浸入雨水中深度越深，电流表示数越大，由I＝可知，电路中的总电阻越小，ab间电阻越大，故B错误，C正确；由P＝I2R可知，电阻R的功率越大，故D正确；

(4)检测网浸入水中的深度与电流关系的图象，如下图所示：

(5)在检测网处并联一个开关，可以实现在无雨水时电动机可以工作，如下图所示：

练习册系列答案
相关题目

【题目】如图只闭合电路S1，滑动变阻器滑片P向右滑动电流表示数_____；闭合S1，S2、S3闭合，滑动变阻器滑片P向左滑动（不移到最左端）电流表示数_____，电压表示数_____．（选填“变大”、“变小”或“不变”）

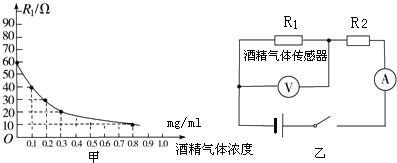

【题目】有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾，传感器R1的阻值随酒精气体浓度的变化如图甲，工作电路如图乙，电源电压恒为12V，定值电阻R2=30Ω．求：
