题目内容

小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个．

(1)实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉．此时，应把杠杆两端的平衡螺母向_______(选填“左”或“右”)调节，使杠杆在不挂钩码时，保持_______并静止，达到平衡状态．这样做的好处是：便于在杠杆上直接测量_______。

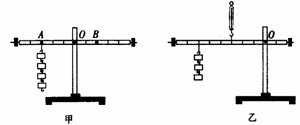

(2)杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码，杠杆恰好在原位置平衡(如图甲所示)．于是小明便得出了杠杆的平衡条件：_______________．他这样得出的结论是否合理?_________；为什么?______________________________________-。


(3)实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立?”于是小组同学利用如图乙所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符．其原因是_____________________________。

 (1)左 水平 力臂   (2)Fll1=F2l2  不合理结论具有偶然性(结论没有普遍性)

  (3)杠杆自重的影响．  (每空1分)
