题目内容
（1）画出图甲中杠杆的支点、并画出最小的动力．
（2）将图乙中的开关和灯泡正确地连接到电路中．
（3）根据图丙所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．
（2）将图乙中的开关和灯泡正确地连接到电路中．
（3）根据图丙所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极．

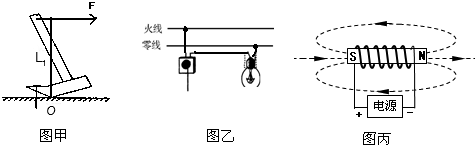

（1）当力F作用在B点，并且与杆垂直时，力臂最长，最省力，如图甲所示．
（2）根据火线首先进入开关，所以火线要与开关连接．根据零线直接进入灯泡，所以零线与灯泡连接组成通路，如图乙所示．
（3）在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极．
根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出．从而可以确定电源的左端为正极．如图丙所示．
（2）根据火线首先进入开关，所以火线要与开关连接．根据零线直接进入灯泡，所以零线与灯泡连接组成通路，如图乙所示．
（3）在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极．
根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出．从而可以确定电源的左端为正极．如图丙所示．
