用图所示的实验器材测定导体Rx的电阻．
（1）在方框内画出设计的实验电路图；
（2）在图1中用笔画线，将实验器材连成实验电路（要求电压表使用0～3伏档，电流表使用0～0.6安档，连线不得交叉；
（3）连线时开关S必须______，闭合开关之前应将滑动变阻器的滑片移到______端．（填“A”或“B”）；
（4）要使电流变大一些，应使滑动变阻器的滑片P向______端滑动（填“A”或“B”）．
（5）图2是某次实验时电压表和电流表的示数情况，则该电阻阻值是______ 欧．

Answer 1

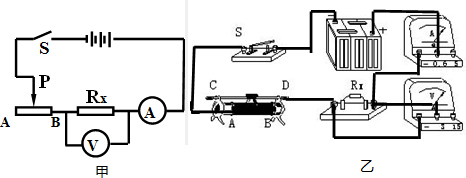

（1）伏安法测电阻的电路图如图甲所示．
（2）电压表选0～3V量程，电流表选0～0.6A量程，
根据实验电路图连接实物电路图，实物电路图如图乙所示．
（3）连线时开关S必须断开，由电路图可知，
闭合开关之前应将滑动变阻器的滑片移到B端，此时滑动变阻器接入电路的阻值最大．
（4）由电路图可知，当滑片向A端移动时，滑动变阻器接入电路的阻值变小，电路电流变大．
（5）由图示电压表可知，电压表量程是0～3V，分度值是0.1V，电压表示数是2.6V；
由图示电流表可知，电流表量程是0～0.6A，分度值是0.02A，电流表示数是0.26A；
∵I=

U

R

，∴电阻阻值R_X=

U

I

=

2.6V

0.26A

=10Ω；



故答案为：（1）实验电路图如图甲所示；（2）实物电路图如图乙所示；（3）断开；B；（4）A；（5）10．
